电接点远传双金属温度计
2013/4/10
电接点远传双金属温度计

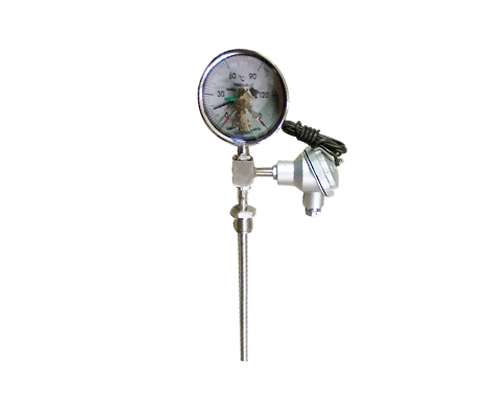

电接点远传双金属温度计（又称一体化电接点双金属温度计）是将热电阻或热电偶的信号远传功能与双金属温度计就地指示功能相结合，它既能满足现场测温需求，亦能满足远距离传输需求，可以用于生产现场对温度需自动控制和报警,远传双金属温度计可以直接测量各种生产过程中的-40～+600℃范围内液体、蒸气和气体介质以及固体表面的温度测量。
具有测温探头小，灵敏度高、线性刻度、寿命长等特点。
电接点远传双金属温度计技术参数
测温范围 -40～600℃
环境温度 -10～55℃
相对湿度 ≤95%
精度等级 1.5级
时间常数 ≤60S
探头耐压 ≤6Mpa
热电阻PT100或热电偶(K)（单路、双路输出）或4-20mA电流输出
防护等级：IP55现场显示温度，直观方便；
电接点远传双金属温度计主要特点
电接点远传双金属温度计主要特点
具有自动切断电源和报警功能；
安全可靠，使用寿命长；
多种结构形式，可满足不同要求
安全可靠，使用寿命长；
多种结构形式，可满足不同要求
电接点远传双金属温度计工作原理
电接点远传双金属温度计是利用温度变化时带动触点变化，当其与上下限触点接触或断开的同时，使电路中的继电器动作，从而自动控制和报警。
WSSX电接点双金属温度计型号：
|
型 号
|
测温范围℃
|
精度等级
|
保护管材料
|
规格 L(mm)
|
安装固定装置
|
|
WSSXP-400
|
-40-+80
0-+50
0-+100
0-+150
0-+200
0-+300
0-+400
0-+500
|
1.5
|
1Cr18Ni9Ti
304
316
316L
哈氏C-276
|
75
100
150
200
300
400
500
750
1000
|
无固定装置
|
|
WSSXP-410
|
|||||
|
WSSXP-480
|
|||||
|
WSSXP-401
|
可动外螺纹
|
||||
|
WSSXP-411
|
|||||
|
WSSXP-481
|
|||||
|
WSSXP-402
|
可动内螺纹
|
||||
|
WSSXP-412
|
|||||
|
WSSXP-482
|
|||||
|
WSSXP-403
|
固定螺纹
|
||||
|
WSSXP-413
|
|||||
|
WSSXP-483
|
|||||
|
WSSXP-404
|
固定法兰
|
||||
|
WSSXP-414
|
|||||
|
WSSXP-484
|
|||||
|
WSSXP-405
|
卡套螺纹
|
||||
|
WSSXP-415
|
|||||
|
WSSXP-485
|
|||||
|
WSSXP-406
|
卡套法兰
|
||||
|
WSSXP-416
|
|||||
|
WSSXP-486
|
|||||
|
型 号
|
测温范围℃
|
精度等级
|
保护管材料
|
规格 L(mm)
|
安装固定装置
|
|
WSSXP-300
|
-40-+80
0-+50
0-+100
0-+150
0-+200
0-+300
0-+400
0-+500
|
1.5
|
1Cr18Ni9Ti
304
316
316L
哈氏C-276
|
75
100
150
200
300
400
500
750
1000
|
无固定装置
|
|
WSSXP-310
|
|||||
|
WSSXP-380
|
|||||
|
WSSXP-301
|
可动外螺纹
|
||||
|
WSSXP-311
|
|||||
|
WSSXP-381
|
|||||
|
WSSXP-302
|
可动内螺纹
|
||||
|
WSSXP-312
|
|||||
|
WSSXP-382
|
|||||
|
WSSXP-303
|
固定螺纹
|
||||
|
WSSXP-313
|
|||||
|
WSSXP-383
|
|||||
|
WSSXP-304
|
固定法兰
|
||||
|
WSSXP-314
|
|||||
|
WSSXP-384
|
|||||
|
WSSXP-305
|
卡套螺纹
|
||||
|
WSSXP-315
|
|||||
|
WSSXP-385
|
|||||
|
WSSXP-306
|
卡套法兰
|
||||
|
WSSXP-316
|
|
||||
|
WSSXP-386
|
