万向双金属温度计
2013/4/10

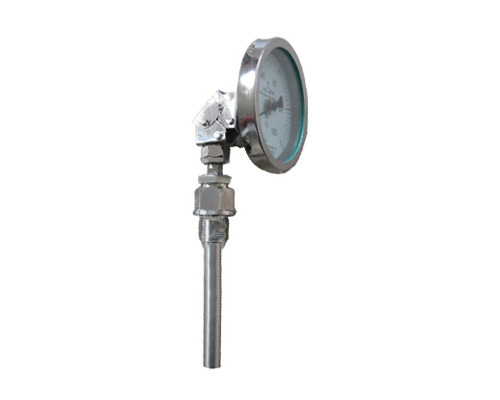

万向双金属温度计
万向双金属温度计特点
现场显示温度，直观方便
安全可靠，使用寿命长；
抽芯式温度计可不停机短时间维护或更换机芯。
轴向型、径向型、万向型等品种齐全，适应于各种现场安装的需要。
现场显示温度，直观方便
安全可靠，使用寿命长；
抽芯式温度计可不停机短时间维护或更换机芯。
轴向型、径向型、万向型等品种齐全，适应于各种现场安装的需要。
万向双金属温度计工作原理
万向双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出热电势所应的温度值。
万向双金属温度计主要技术参数
产品执行标准：
JB/T8803-1998
GB3836-83
标度盘公称直径：60、100、150
精度等级：1.0、1.5
热响应时间：≤40s
防护等级：IP55
角度调整误差： 角度调整误差 应不超过其量程的1.0％
回差： 温度计回差应不大于基本误差限的绝对值
重复性： 温度计重复性极限范围切应不大于基本误差限绝对值的1／2
测量端形式
万向型双金属温度计型号
|
型 号
|
测温范围℃
|
精度等级
|
保护管材料
|
规 格
|
安装固定装置
|
|
|
D
|
L
|
|||||
|
WSS-480
|
-80-+40
0-80
0-100
0-150
0-200
0-400
0-500
|
1．5
|
1Cr18Ni9Ti
304
316
316L
哈氏C-276
|
Φ100
|
75
100
150
200
300
400
500
750
1000
|
无固定装置
|
|
WSS-580
|
Φ150
|
|||||
|
WSS-481
|
Φ100
|
可动外螺纹
|
||||
|
WSS-581
|
||||||
|
WSS-482
|
Φ100
|
可动内螺纹
|
||||
|
WSS-582
|
Φ150
|
|||||
|
WSS-483
|
Φ100
|
固定螺纹
|
||||
|
WSS-583
|
Φ150
|
|||||
|
WSS-484
|
Φ100
|
固定法兰
|
||||
|
WSS-584
|
Φ150
|
|||||
|
WSS-4285
|
Φ100
|
卡套螺纹
|
||||
|
WSS-585
|
Φ150
|
|||||
|
WSS-486
|
Φ100
|
卡套法兰
|
||||
|
WSS-586
|
Φ150
|
|||||
双金属温度计选型
|
系列号
|
WSS
|
|
|
双金属温度计
|
|||||
|
|
|
N
|
|
|
|
|
|
|
耐震型
|
|
|
|
P
|
|
|
|
|
|
|
带热电阻或热电偶型
|
|
|
|
X
|
|
|
|
|
|
|
电接点型
|
|
表盘公称直径
|
|
-3
|
|
Φ60
|
|||||
|
|
-4
|
|
Φ100
|
||||||
|
|
-5
|
|
Φ150
|
||||||
|
表盘形式
|
0
|
|
轴向(直型)
|
||||||
|
1
|
|
径向(角型)
|
|||||||
|
2
|
|
135°向(钝角型)
|
|||||||
|
8
|
|
万向(可调角型)
|
|||||||
|
安装固定形式
|
0
|
|
无固定装置
|
||||||
|
1
|
|
可动外螺纹
|
|||||||
|
2
|
|
可动内螺纹
|
|||||||
|
3
|
|
固定螺纹
|
|||||||
|
4
|
|
固定法兰
|
|||||||
|
5
|
|
卡套螺纹
|
|||||||
|
6
|
|
卡套法兰
|
|||||||
|
保护形式
|
-
|
|
普通型
|
||||||
|
W
|
|
防护型
|
|||||||
|
F
|
|
防腐型
|
|||||||
