电接点双金属温度计
2013/4/10

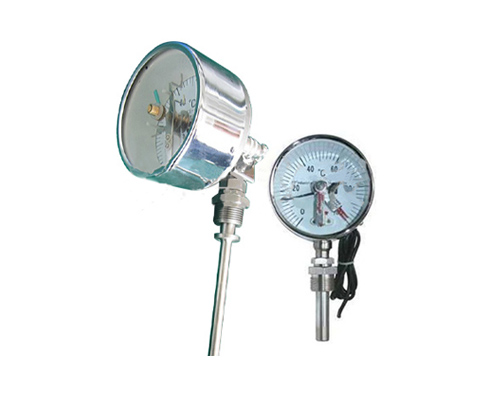

电接点双金属温度计
WSSX电接点双金属温度计应用
WSSX电接点双金属温度计应用于生产现场对温度需自动控制和报警。可以直接测量各种生产过程中的-80℃-+500℃范围内液体、蒸汽和气体介质温度。
主要特点
现场显示温度，直观方便；
具有自动切断电源和报警功能；
安全可靠，使用寿命长；
多种结构形式，可满足不同要求
WSSX电接点双金属温度计应用
WSSX电接点双金属温度计应用于生产现场对温度需自动控制和报警。可以直接测量各种生产过程中的-80℃-+500℃范围内液体、蒸汽和气体介质温度。
主要特点
现场显示温度，直观方便；
具有自动切断电源和报警功能；
安全可靠，使用寿命长；
多种结构形式，可满足不同要求
电接点双金属温度计工作原理
电接点双金属温度计是利用温度变化时带动触点变化，当其与上下限触点接触或断开的同时，使电路中的继电器动作，从而自动控制和报警。
WSSX电接点双金属温度计主要技术参数:产品执行标准：
JB/T8803-1998
GB3836-83
标度盘公称直径： 100
精度等级：1.0、1.5
热响应时间：≤40s
防护等级：IP55
JB/T8803-1998
GB3836-83
标度盘公称直径： 100
精度等级：1.0、1.5
热响应时间：≤40s
防护等级：IP55
正常工作大气条件：温度-25-+55℃相对湿度≤85﹪。
设定点误差：设定点误差应不超过基本误差限的1．5倍。
切换差：切换差误差应不超过基本误差限的1．5倍。
设定点误差：设定点误差应不超过基本误差限的1．5倍。
切换差：切换差误差应不超过基本误差限的1．5倍。
WSS双金属温度计选型
|
系列号
|
WSS
|
|
|
双金属温度计
|
|||||
|
|
|
N
|
|
|
|
|
|
|
耐震型
|
|
|
|
P
|
|
|
|
|
|
|
带热电阻或热电偶型
|
|
|
|
X
|
|
|
|
|
|
|
电接点型
|
|
表盘公称直径
|
|
-3
|
|
Φ60
|
|||||
|
|
-4
|
|
Φ100
|
||||||
|
|
-5
|
|
Φ150
|
||||||
|
表盘形式
|
0
|
|
轴向(直型)
|
||||||
|
1
|
|
径向(角型)
|
|||||||
|
2
|
|
135°向(钝角型)
|
|||||||
|
8
|
|
万向(可调角型)
|
|||||||
|
安装固定形式
|
0
|
|
无固定装置
|
||||||
|
1
|
|
可动外螺纹
|
|||||||
|
2
|
|
可动内螺纹
|
|||||||
|
3
|
|
固定螺纹
|
|||||||
|
4
|
|
固定法兰
|
|||||||
|
5
|
|
卡套螺纹
|
|||||||
|
6
|
|
卡套法兰
|
|||||||
|
保护形式
|
-
|
|
普通型
|
||||||
|
W
|
|
防护型
|
|||||||
|
F
|
|
防腐型
|
|||||||
WSSX电接点双金属温度计型号：
|
型 号
|
测温范围℃
|
精度等级
|
保护管材料
|
规格 L(mm)
|
安装固定装置
|
|
WSSX-400
|
-40-+80
0-+50
0-+100
0-+150
0-+200
0-+300
0-+400
0-+500
|
1.5
|
1Cr18Ni9Ti
304
316
316L
哈氏C-276
|
75
100
150
200
300
400
500
750
1000
|
无固定装置
|
|
WSSX-410
|
|||||
|
WSSX-480
|
|||||
|
WSSX-401
|
可动外螺纹
|
||||
|
WSSX-411
|
|||||
|
WSSX-481
|
|||||
|
WSSX-402
|
可动内螺纹
|
||||
|
WSSX-412
|
|||||
|
WSSX-482
|
|||||
|
WSSX-403
|
固定螺纹
|
||||
|
WSSX-413
|
|||||
|
WSSX-483
|
|||||
|
WSSX-404
|
固定法兰
|
||||
|
WSSX-414
|
|||||
|
WSSX-484
|
|||||
|
WSSX-405
|
卡套螺纹
|
||||
|
WSSX-415
|
|||||
|
WSSX-485
|
|||||
|
WSSX-406
|
卡套法兰
|
||||
|
WSSX-416
|
|||||
|
WSSX-486
|
|||||
|
型 号
|
测温范围℃
|
精度等级
|
保护管材料
|
规格 L(mm)
|
安装固定装置
|
|
WSSX-300
|
-40-+80
0-+50
0-+100
0-+150
0-+200
0-+300
0-+400
0-+500
|
1.5
|
1Cr18Ni9Ti
304
316
316L
哈氏C-276
|
75
100
150
200
300
400
500
750
1000
|
无固定装置
|
|
WSSX-310
|
|||||
|
WSSX-380
|
|||||
|
WSSX-301
|
可动外螺纹
|
||||
|
WSSX-311
|
|||||
|
WSSX-381
|
|||||
|
WSSX-302
|
可动内螺纹
|
||||
|
WSSX-312
|
|||||
|
WSSX-382
|
|||||
|
WSSX-303
|
固定螺纹
|
||||
|
WSSX-313
|
|||||
|
WSSX-383
|
|||||
|
WSSX-304
|
固定法兰
|
||||
|
WSSX-314
|
|||||
|
WSSX-384
|
|||||
|
WSSX-305
|
卡套螺纹
|
||||
|
WSSX-315
|
|||||
|
WSSX-385
|
|||||
|
WSSX-306
|
卡套法兰
|
||||
|
WSSX-316
|
|
||||
|
WSSX-386
|
