压力表
2013/4/19

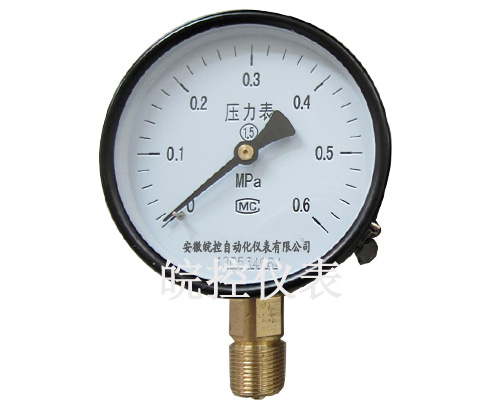

压力表
压力表用途说明
一般压力表适用于测量无爆炸危险、不结晶、不凝固及对铜及铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。
一般压力表适用于测量无爆炸危险、不结晶、不凝固及对铜及铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。
压力表结构图
|
一般压力表部分技术指标
|
||||
|
名称/类型
|
型号
|
精度等级
|
测量范围
|
使用环境条件/温度影响
|
|
一般压力表
|
Y-60
|
2.5
|
0～0.06；0～0.1；0～0.16；0～0.25
0～0.4；0～0.6；0～1；0～1.6
0～2.5；0～4；0～6；0～10；0～16
0～25；0～40；0～60；0～100
-0.1～0.06；-0.1～0.15；-0.1～0.3
-0.1～0.5；-0.1～0.9；-0.1～1.5
-0.1～2.4
-0.1～0
|
-40～+70℃；
相对湿度≤85%
使用温度如果偏离
25±5℃时，其温度
附加误差≯0.4%/10℃
|
|
Y-100
|
2.5
|
|||
|
Y-150
|
1.6
|
|||
|
Y-200
|
1.6
|
|||
|
Y-250
|
1.6
|
|||
|
径向带后边
|
Y-60T
|
2.5
|
||
|
Y-100T
|
1.6
|
|||
|
Y-150T
|
1.6
|
|||
|
轴向带前边
|
Y-60ZT
|
1.6
|
||
|
Y-100ZT
|
1.6
|
|||
|
Y-150ZT
|
1.6
|
|||
|
轴向无边
|
Y-40Z
|
2.5
|
||
|
Y-60Z
|
2.5
|
|||
|
Y-100Z
|
1.6
|
|||
|
Y-150Z
|
1.6
|
|||
|
一般压力表尺寸表
|
|||||||||||
|
型号
|
D
|
d
|
d1
|
L
|
d0
|
B
|
H
|
d2
|
H1
|
H2
|
L1
|
|
Y-40
|
ø40
|
M10×1
|
ø2.5
|
10
|
|
38
|
24
|
|
|
8.5
|
2
|
|
Y-40Z
|
|
40
|
24
|
|
|
0
|
|||||
|
Y-60
|
ø60
|
M14×1.5
或M10×1
|
ø5
|
14
|
|
56
|
30
|
|
|
12
|
|
|
Y-60Z
|
|
58
|
30
|
|
|
0
|
|||||
|
Y-60T
|
72
|
56
|
30
|
ø4.5
|
|
13
|
|||||
|
Y-60ZT
|
53
|
30
|
ø4.5
|
24
|
0
|
||||||
|
Y-100
|
ø100
|
M20×1.5
|
ø6
|
20
|
|
90
|
44
|
|
|
18
|
|
|
Y-100Z
|
|
85
|
44
|
|
|
30
|
|||||
|
Y-100T
|
118
|
115
|
45
|
ø5.5
|
|
18
|
|||||
|
Y-100ZT
|
92
|
44
|
ø5.5
|
39
|
30
|
||||||
|
Y-150
|
ø150
|
|
115
|
48
|
|
|
18
|
||||
|
Y-150Z
|
|
92
|
47
|
|
|
30
|
|||||
|
Y-150T
|
165
|
115
|
48
|
ø5.5
|
|
18
|
|||||
|
Y-150ZT
|
92
|
47
|
ø5.5
|
41
|
30
|
||||||
|
Y-200
|
ø200
|
|
146
|
|
|
|
18
|
||||
|
Y-250
|
ø250
|
|
167
|
50
|
|
|
18
|
||||
压力表型号与量程
|
型号
|
Y-60
Y-100
Y-150
Y-200
|
YZ-60
YZ-100
YZ-150
|
Z-60
Z-100
Z-150
|
YBF-60
YBF-100
YBF-150
|
YBFN-60
YBFN-100
YBFN-150
|
|
名称
|
一般压力表
|
压力真空表
|
真空表
|
不锈钢压力表
|
不锈钢耐振压力表
|
|
表盘直径
|
60，100，150
|
60，100，150
|
60，100，150
|
60，100，150
|
60，100，150
|
|
量程范围
|
0～0.1MPa
至0～60MPa
|
-0.1～0.06MPa
至-0.1～2.4MPa
|
-0.1～0MPa
|
0～0.1MPa
至0～60MPa
|
0～0.1MPa
至0～60MPa
|
|
精度等级
|
±1.6%
|
±1.6%
|
±1.6%
|
±1.6%
|
±1.6%
|
|
安装形式
|
轴向或径向
|
轴向或径向
|
径向
|
径向
|
径向
|
|
接口尺寸
|
Y-60M14×1.5
其它M20×1.5
|
YZ-60M14×1.5
其它M20×1.5
|
Z-60M14×1.5
其它M20×1.5
|
YBF-60M14×1.5
其它M20×1.5
|
YBFN-60M14×1.5
其它M20×1.5
|
|
防护等级
|
IP54
|
IP54
|
IP54
|
IP55
|
IP54
|
|
波登管材质
|
铜
|
铜
|
铜
|
CrNi不锈钢
|
CrNi不锈钢
|
|
机芯材质
|
铜
|
铜
|
铜
|
CrNi不锈钢
|
CrNi不锈钢
|
|
接口材质
|
铜
|
铜
|
铜
|
CrNi不锈钢
|
CrNi不锈钢
|
|
表壳特征
|
碳钢喷塑
|
碳钢喷塑
|
碳钢喷塑
|
CrNi不锈钢
|
CrNi不锈钢
|
|
附加选项
|
-Z轴向直接安装 -ZQ轴向嵌装 -T径向凸装 -TQ径向嵌装
|
||||
|
型号
|
YEF-100
YEF-150
|
YPF-100
YPF-150
|
YTP-100
YTP-150
YTPN-100
YTPN-150
|
YX-100一般电接点压力表
YXC-100磁助式电接点压力表
YXN-100耐振电接点压表
|
|
名称
|
膜盒压力表
|
膜片真空表
|
隔膜压力表
|
电接点压力表
|
|
表盘直径
|
100，150
|
100，150
|
100，150
|
100，150
|
|
量程范围
|
0～0.1至0～60KPa
|
-0.1～0至-0.1～2.5MPa
|
0～0.1至0～0.6MPa
|
-0.1～0至0～60MPa
|
|
精度等级
|
＞4KPa, ±1.6%
其它 ±2.5%
|
±1.6%
|
±1.6%
|
±1.6%
|
|
安装形式
|
径向
|
径向
|
径向
|
径向
|
|
接口尺寸
|
M20×1.5
|
M20×1.5
|
固定法兰
GB/ANSI标准
|
M20×1.5
|
|
防护等级
|
IP55
|
IP55
|
IP55
耐振型IP65
|
IP55
|
|
膜片材质
|
|
CrNi不锈钢
|
CrNi不锈钢/哈氏C/蒙乃尔
|
|
|
波登管材质
|
铜/CrNi不锈钢
|
CrNi不锈钢
|
CrNi不锈钢
|
铜/CrNi不锈钢
|
|
机芯材质
|
铜/CrNi不锈钢
|
CrNi不锈钢
|
CrNi不锈钢
|
铜/CrNi不锈钢
|
|
接口材质
|
CrNi不锈钢
|
CrNi不锈钢
|
CrNi不锈钢
|
铜/CrNi不锈钢
|
|
表壳特征
|
碳钢喷塑/CrNi不锈钢
|
CrNi不锈钢
|
CrNi不锈钢
|
碳钢喷塑/CrNi不锈钢
|
|
附加选项
|
-T径向凸装
-TO径向嵌
|
|
|
-T径向凸装
-TO径向嵌
|
