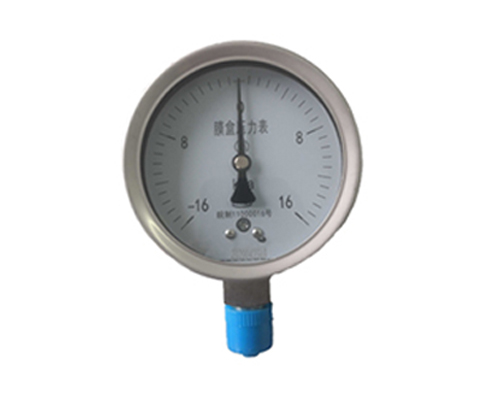

膜盒压力表

膜盒压力表概述

YE-60、YE-100、YE-150膜盒压力表采用膜盒作为测量微小压力的敏感元件。测量对铜合金不起腐蚀作用、无爆炸危险气体的微压和负压，广泛应用于锅炉通风、气体管道、燃烧装置等及其他类似设备上。

膜盒压力表结构原理：
膜盒压力表仪表由测量系统(包括接头膜盒等)、传动机构、指示装置和外壳组成。
当被测介质的压力作用于膜盒时，其自由端产生相应弹性变形一位移，经拨杆带动传动机构放大，由指示装置将被测压力在仪表盘上指示出来。

外形尺寸：

膜盒压力表主要技术指标：

标度范围、精确度等级及重量

工作位置、环境：仪表垂直安装，工作环境温度-25～55℃；相对湿度不大于80%，并且周围空气中不含有腐蚀仪表的有害气体。

温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.04%/10℃。
膜盒压力表导(测)压系统及外壳等主要零件的材质。
