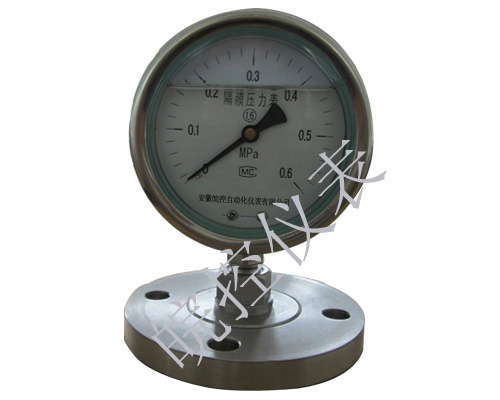

隔膜耐震压力表

YTPN隔膜耐震压力表概述

YTPN隔膜耐震压力表具有抗介质脉动和冲击载荷，耐环境振动等优异特性，适用于测量强腐蚀、高温、高粘度、易结晶、易凝固、有固体浮游物的介质压力以及必须避免测量介质直接进入通用型压力仪表和防止沉淀物积聚且易清洗的场合。

YTPN隔膜耐震压力表结构原理

当测量介质的压力P作用于隔膜，则隔膜产生变形，压缩压力仪表测压系统的密封液，使其形成P-△P的压力。当隔膜的刚性足够小时，则△P也很小，压力仪表测压系统形成的压力就近于测量介质的压力。

YTPN隔膜耐震压力表结构原理图

YTPN隔膜耐震压力表技术参数

1、表面大小：Φ60 Φ100 Φ150

2、精度等级：1.6级；2.5级

3、测量范围（Mpa)螺纹连接式：~0.1~0/0~60/0~100

法兰连接式：~0.1~0/0~60

卡箍卫生型：~0.1~0/0~6

4、隔膜材料：0Crl7Nil2Mo2(316)；蒙乃尔合金(Cu30Ni70)；哈氏合金(H276C)；钽(Ta)及氟塑料(F4)。

5、内部填充工作液：(1)硅油；(2)根据客户需求填充

6、工作条件：

(1)温度：环境温度-20~+55℃；被测介质温度-20~+220℃

(2)工作压力：静负荷：用至测量上限值的3/4

(3) 交变负荷：用至测量上限值的2/3

(4) 短时压力：用至测量上限值

7 、连接尺寸

(1)螺纹连接：M20*1.5(G3/8″ G1/2″)

(2)法兰连接：

A.机械工业部标准JB81-94《平焊钢法兰》

B.化学工业部标准《耐酸平焊钢法兰》

C.根据用户需求定制

8、仪表外径：φ60mm；φ75mm；φ100mm；φ150mm　

9、仪表执行标准JB/T8624-1997

YTPN隔膜耐震压力表构成图
