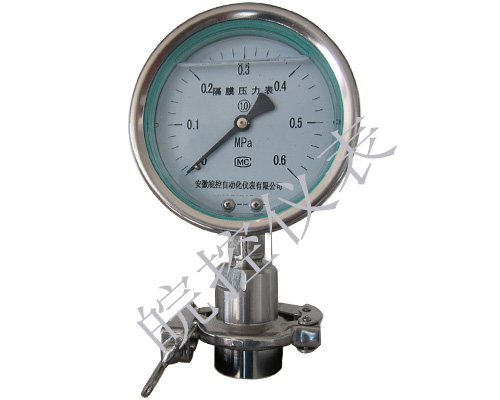

Y-MN系列卫生型隔膜耐震压力表
2013/4/19
Y-MN系列卫生型隔膜耐震压力表
Y-MN系列卫生型隔膜耐震压力表用途说明
Y-MN系列卫生型隔膜耐震压力表具有抗介质脉动和冲击载荷， 耐环境振动等优异特性。
Y-MN系列卫生型隔膜耐震压力表具有装拆快捷方便、易于清洗、不易污染、清洁美观、安全可靠等优点。并满足药品生产质量规范(GMP)的要求，可广泛应用于制药、食品、饮料、制酪、水处理等行业。
Y-MN系列卫生型隔膜耐震压力表主要技术指示
|
型 号
|
形式
|
量程上限值
|
|
|
配抗振压力表
|
(MPa)
|
||
|
YTPN-60/MC
|
MC
|
卡箍式
|
0.6～2.5
|
|
(法兰1 1/2")
|
|||
|
YTPN-100/MC
|
0.4～2.5
|
||
|
(法兰2")
|
|||
|
YTPN-100/MN
|
MN
|
螺母式
|
0.4～2.5
|
|
YTPN-100/MH
|
MH
|
矩形法兰式
|
10～60
|
|
(均质机用)
|
|||
注：1.用户也可选用其它通用型压力表，订购时同本公司说明。
2.压力表同隔膜装置连接方式也可选用其它形式，订货时同本公司协商。
2.压力表同隔膜装置连接方式也可选用其它形式，订货时同本公司协商。
卫生型隔膜表的耐蚀性
卫生型隔膜表的耐蚀性可通过合适的选择与测量介质接触部分的隔膜、法兰及密封圈的材料来保证。隔膜材料：316、316L
法兰材料：316、316L
密封因材料：硅橡胶、聚四氟乙烯
密封液的选择
为了保证卫生型隔膜表使用的可靠性和安全性，根据不同用途，选择合适的密封液。
卫生型隔膜表的耐蚀性可通过合适的选择与测量介质接触部分的隔膜、法兰及密封圈的材料来保证。隔膜材料：316、316L
法兰材料：316、316L
密封因材料：硅橡胶、聚四氟乙烯
密封液的选择
为了保证卫生型隔膜表使用的可靠性和安全性，根据不同用途，选择合适的密封液。
隔膜装置法兰尺寸
|
法兰尺寸
|
A
|
B
|
|
11/2"
|
43.5
|
50.5
|
|
2"
|
56.5
|
64.0
|
自选件(符合ISO--2852标准)
1.卡箍11/2、2"
2.管接头11/2、2"
3.密封圈(材料为硅橡胶、聚四氟乙烯)
1.卡箍11/2、2"
2.管接头11/2、2"
3.密封圈(材料为硅橡胶、聚四氟乙烯)
1.卡箍式隔膜隔离器[代号MC]
2.螺母式隔膜隔离器[代号MN]
隔膜和隔膜座材料：0Cr17Ni12Mo2[316]
3.矩形法兰式隔膜隔离器[代号MH]
隔膜和隔膜座材料：0Cr17Ni12Mo2[316]
