不锈钢远传压力表
2013/4/19

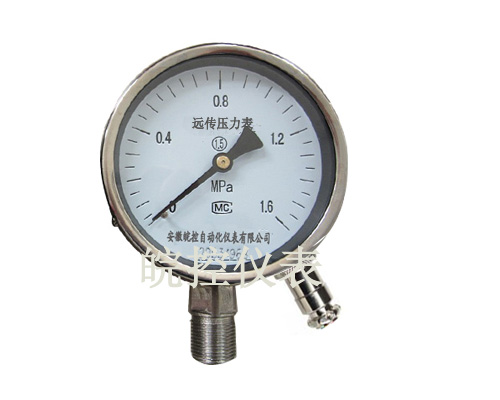

不锈钢远传压力表
YTZ-150B不锈钢远传压力表又称不锈钢电阻远传压力表适用于测量有腐蚀性的液体、蒸汽和气体等介质的压力。因为在仪表内部设置一滑线电阻式发送器故可把被测值以电量值传至远离测量点的二次仪表上，以实现集中检测和远距离控制。此外，本仪表并能就地指示压力，以便于现场工艺检查。
YTZ-150B不锈钢远传压力表结构原理：
本仪表由一个弹簧管压力表和一个滑线电阻式发送器等的组成。
仪表机械部份的作用原理与一般弹簧管压力表相同。由于电阻发送器系设置在齿轮传动机构上，因此当齿轮传动机构中的扇形齿轮轴产生偏转时，电阻发送器的转臂(电刷)也相应地得以偏转，由于电刷在电阻器上滑行，使得被测压力值得变化变换为电阻值的变化，而传至二次仪表上，指示出一相应的读数值。同时，一次仪表也指示相应的压力值。
仪表机械部份的作用原理与一般弹簧管压力表相同。由于电阻发送器系设置在齿轮传动机构上，因此当齿轮传动机构中的扇形齿轮轴产生偏转时，电阻发送器的转臂(电刷)也相应地得以偏转，由于电刷在电阻器上滑行，使得被测压力值得变化变换为电阻值的变化，而传至二次仪表上，指示出一相应的读数值。同时，一次仪表也指示相应的压力值。
|
YTZ-150B不锈钢远传压力表主要技术指标
|
|||
|
精度等级
|
发送器
起始电阻（Ω）
|
发送器
满度电阻（Ω）
|
测量范围
|
|
1.6级
|
3～20
|
340～400
|
0～0.1；0～0.16；0～0.25；0～0.4；0～0.6； 0～1；0～1.6；0～2.5；0～4；0～6；0～10； 0～16；0～25；0～40；0～60；0～100 -0.1～0.06；-0.1～0.15；-0.1～0.3； -0.1～0.5；-0.1～0.9；-0.1～1.5； -0.1～2.4 -0.1～0
|
YTZ-150B不锈钢远传压力表使用环境条件：-40～200℃，相对湿度不大于85%。
YTZ-150B不锈钢远传压力表温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.4%/10℃。
发送器接线器①②外加电压不大于6V。
