差动远传压力表
2013/4/19

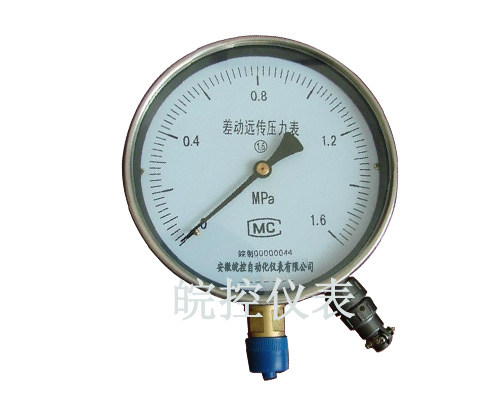

差动远传压力表
YTT-150型差动远传压力表用途说明：
YTT-150型差动远传压力表是二线制本质安全型防爆仪表，用于测量各种液体、气体和蒸汽的压力。仪表带上阻尼器后，可测量脉动、冲击、突然卸荷介质的压力。带上隔膜部分后，可测量大粘度、有腐蚀性介质的压力。本仪表除就地进行压力指示外，还连续输出与被测压力信号成线性的4~20mA直流信号。可以与DDZ-Ⅲ电动单元组合仪表中的显示、记载、调节仪表联用，组成自动记录、调节、控制等系统。适用于石油化工、冶金、电站、轻工业等部门使用。本仪表符合GB3836.4-83《爆炸性环境用防爆电气设备本质安全型电路和电气设备》有关要求，并经防爆检验单位鉴定取得防爆合格证书。
YTT-150型差动远传压力表主要技术指标：
1、测量范围：见型号规格表
2、输出信号：4~20mADC.二线制
3、精度等级：1.6级
4、负载电阻：250Ω~350Ω
5、防爆标志：ibⅡCT5
6、供电电源：直流24V+10%、-15%（本质安全型经ISB5362-1006、5362-2006型安全供电）。
7、工作环境：
(1)温 度：-10~+55℃
(2)相对湿度：≤85%
(3) 外磁场： ≤5奥斯特
注：1.产品分为基型，带阻尼器型“Z”，带隔膜型“G”（与介质接触部分材料为IGr8Ni9ti和P2611混炼）、带隔膜阻尼型“F”
YTT-150型差动远传压力表是二线制本质安全型防爆仪表，用于测量各种液体、气体和蒸汽的压力。仪表带上阻尼器后，可测量脉动、冲击、突然卸荷介质的压力。带上隔膜部分后，可测量大粘度、有腐蚀性介质的压力。本仪表除就地进行压力指示外，还连续输出与被测压力信号成线性的4~20mA直流信号。可以与DDZ-Ⅲ电动单元组合仪表中的显示、记载、调节仪表联用，组成自动记录、调节、控制等系统。适用于石油化工、冶金、电站、轻工业等部门使用。本仪表符合GB3836.4-83《爆炸性环境用防爆电气设备本质安全型电路和电气设备》有关要求，并经防爆检验单位鉴定取得防爆合格证书。
YTT-150型差动远传压力表主要技术指标：
1、测量范围：见型号规格表
2、输出信号：4~20mADC.二线制
3、精度等级：1.6级
4、负载电阻：250Ω~350Ω
5、防爆标志：ibⅡCT5
6、供电电源：直流24V+10%、-15%（本质安全型经ISB5362-1006、5362-2006型安全供电）。
7、工作环境：
(1)温 度：-10~+55℃
(2)相对湿度：≤85%
(3) 外磁场： ≤5奥斯特
注：1.产品分为基型，带阻尼器型“Z”，带隔膜型“G”（与介质接触部分材料为IGr8Ni9ti和P2611混炼）、带隔膜阻尼型“F”
2.仪表供电电源为直流24V，作本质安全型使用时由CI系列ISB安全栅供电，作普通型使用时由配电器供电。
YTT-150型差动远传压力表型号规格表
|
YTT
|
代号
|
型式
|
测量范围(MPa)
|
|
|
a
|
基型
|
-0.1~0;-0.1~0.06;-0.1~0.15;-0.1~0.3;-0.1~0.5;-0.1~0.9;
-0.1~1.5;-0.1~2.4;-0.1~0.1; -0.1~0.16; -0.1~0.25; -0.1~0.4; -0.1~0.6; -0.1~1; -0.1~1.6; -0.1~2.5; -0.1~4; -0.1~6; -0.1~10; -0.1~16; -0.1~25; -0.1~40; -0.1~60; -0.1~100 |
|
Z
|
带阻尼器
|
||
|
G
|
带隔膜
|
0~0.1;0~0.16;0~0.25;0~0.4;0~0.6;0~1;
0~1.6;0~2.5;0~4;0~6;0~10;0~16; 0~25;0~40;0~60;0~100 |
|
|
F
|
带隔膜阻尼器
|
||
|
a
|
代号
|
输出
|
|
|
a
|
-150
|
4~20mADC
|
|
|
YTT
|
Z
|
-150
|
0~6MPa 完整型号、测量范围
|
