双金属温度计

2012-6-18



双金属温度计
双金属温度计应用

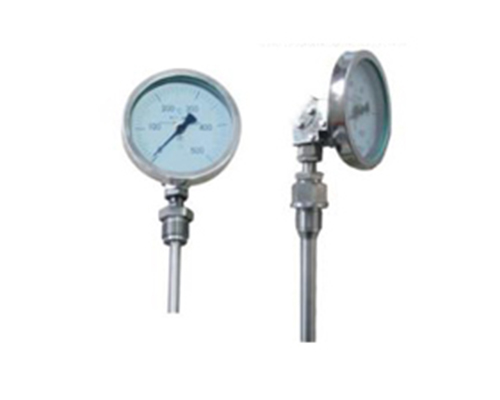

双金属温度计是一种测量中低温度的现场检测仪表。可以直接测量各种生产过程中的-80-+500范围内液体蒸汽和气体介质温度。
双金属温度计主要特点
现场显示温度,直观方便
安全可靠,使用寿命长;
抽芯式温度计可不停机短时间维护或更换机芯。
轴向型、径向型、135º型、万向型等品种齐全,适应于各种现场安装的需要。
工作原理
双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时,带动指针旋转,工作仪表便显示出热势所应的温度值。
主要技术参数
双金属温度计产品执行标准:
JB/T8803-1998
GB3836-83
标度盘公称直径:60100150
精度等级:1.01.5
热响应时间:≤40s
防护等级:IP55
角度调整误差角度调整误差应不超过其量程的1.0
回差:温度计回差应不大于基本误差限的绝对值
重复性:温度计重复性极限范围切应不大于基本误差限绝对值的12
双金属温度计测量范围
测温范围℃
适 应 范 围
工业、   商业
实验室、小型
-80-+40
        √
         √
-40-+80
        √
         √
0-50
        √
         √
0-100
        √
         √
0-150
        √
         √
0-200
        √
         √
0-300
        √
         √
0-400
  √
         √
0-500
        √
       √
双金属温度计测量端形式
双金属温度计
双金属温度计选型方式
双金属温度计选型
系列号
WSS


双金属温度计


N






耐震型


P






带热电阻或热电偶型


X






电接点型
表盘公称直径

-3

Φ60

-4

Φ100

-5

Φ150
表盘形式
0

轴向(直型)
1

径向(角型)
2

135°向(钝角型)
8

万向(可调角型)
安装固定形式
0

无固定装置
1

可动外螺纹
2

可动内螺纹
3

固定螺纹
4

固定法兰
5

卡套螺纹
6

卡套法兰
保护形式
-

普通型
W

防护型
F

防腐型





轴向型双金属温度计
型号
测温范围℃
精度等级
保护管材料
规    格
安装固定装置
D
L
WSS-300
-80-+40
0-80
0-100
0-150
0-200
0-400
0-500
1.5
1Cr18Ni9Ti

304

316

316L

哈氏C-276
Φ60
75
100
150
200
300
400
500
750
1000
无固定装置
WSS-400
Φ100
WSS-500
Φ150
WSS-301
Φ60
可动外螺纹
WSS-401
Φ100
WSS-501
Φ150
WSS-302
Φ60
可动内螺纹
WSS-402
Φ100
WSS-502
Φ150
WSS-303
Φ60
固定螺纹
WSS-403
Φ100
WSS-503
Φ150
WSS-304
Φ60
固定法兰
WSS-404
Φ100
WSS-504
Φ150
WSS-305
Φ60
卡套螺纹
WSS-405
Φ100
WSS-505
Φ150
WSS-306
Φ60
卡套法兰
WSS-406
Φ100
WSS-506
Φ150


径向型双金属温度计
型号
测温范围℃
精度等级
保护管材料
规    格(mm)
安装固定装置
D
L
WSS-310
-80-+40
0-80
0-100
0-150
0-200
0-400
0-500

1.5
1Cr18Ni9Ti

304

316

316L

哈氏C-276
Φ60
75
1 00
150
200
300
400
500
750
1000
无固定装置
WSS-410
Φ100
WSS-510
Φ150
WSS-311
Φ60
可动外螺纹
WSS-411
Φ100
WSS-511
Φ150
WSS-312
Φ60
可动内螺纹
WSS-412
Φ100
WSS-512
Φ150
WSS-313
Φ60
固定螺纹
WSS-413
Φ100
WSS-513
Φ150
WSS-314
Φ60
固定法兰
WSS-414
Φ100
WSS-514
Φ150
WSS-315
Φ60
卡套螺纹
WSS-415
Φ100
WSS-515
Φ150
WSS-316
Φ60
卡套法兰
WSS-416
Φ100
WSS-516
Φ150

135º型双金属温度计
型号
测温范围℃
精度等级
保护管材料
规    格(mm)
安装固定装置
D
L
WSS-420
-80-+40
0-80
0-100
0-150
0-200
0-400
0-500

1.5
1Cr18Ni9Ti

304

316

316L

哈氏C-276
Φ100
75
100
150
200
300
400
500
750
1000
无固定装置
WSS-520
Φ150
WSS-421
Φ100
可动外螺纹
WSS-521
Φ150
WSS-422
Φ100
可动螺纹
WSS-522
Φ150
WSS-423
Φ100
固定螺纹
WSS-523
Φ150
WSS-424
Φ100
固定法兰
WSS-524
Φ150
WSS-425
Φ100
卡套螺纹
WSS-525
Φ150
WSS-426
Φ100
卡套法兰
WSS-526
Φ150

万向型双金属温度计
型号
测温范围℃
精度等级
保护管材料
规    格
安装固定装置
D
L
WSS-480
-80-+40
0-80
0-100
0-150
0-200
0-400
0-500

1.5
1Cr18Ni9Ti

304

316

316L

哈氏C-276
Φ100
75
100
150
200
300
400
500
750
1000
无固定装置
WSS-580
Φ150
WSS-481
Φ100
可动外螺纹
WSS-581
Φ150
WSS-482
Φ100
可动内螺纹
WSS-582
Φ150
WSS-483
Φ100
固定螺纹
WSS-583
Φ150
WSS-484
Φ100
固定法兰
WSS-584
Φ150
WSS-485
Φ100
卡套螺纹
WSS-585
Φ150
WSS-486
Φ100
卡套法兰
WSS-586
Φ150
