WRNK-101WREK-101热电偶铠装元件
2013/5/21

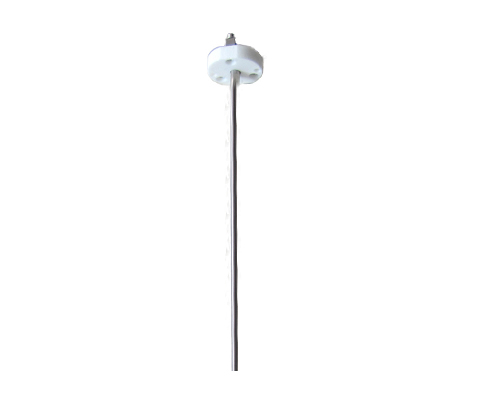

WRNK-101WREK-101热电偶铠装元件
WRNK-101 WREK-101热电偶铠装元件也称铠装热电偶元件，通常和显示仪表、记录仪表 、 电子计算机等配套使用。直接测量各种生产过程中的 0℃～1300℃范围内液体、蒸汽和气体介质以及固体表面温度。
热电偶铠装元件工作原理：
热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电 ， 工作仪表便显示出电势所对应的温度值。
热电偶铠装元件特点：
1. 装配简单,更换方便 ;
2. 压簧式感温元件,抗振性能好 ;
3. 测量范围大;
4. 机械强度高,耐压性能好 ;
热电偶铠装元件工作原理：
热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电 ， 工作仪表便显示出电势所对应的温度值。
热电偶铠装元件特点：
1. 装配简单,更换方便 ;
2. 压簧式感温元件,抗振性能好 ;
3. 测量范围大;
4. 机械强度高,耐压性能好 ;
|
类别
|
代号
|
分度号
|
套管外径mm
|
常用温度℃
|
最高使用温度℃
|
允许偏差
|
|
|
测量范围℃
|
允差值
|
||||||
|
铂铑10-铂
|
WRPK-101
WRPK2-101
|
S
|
≥Φ3
|
1100
|
1200
|
0-1200
|
±1.5℃或±1.5%t
|
|
镍铬-铜镍
|
WREK-101
WREK2-101
|
E
|
≥Φ3
|
600
|
700
|
0-700
|
±2.5℃或±0.75%t
|
|
镍铬-镍硅
|
WRNK-101
WRNK2-101
|
K
|
≥Φ3
|
800
|
950
|
0-900
|
±2.5℃或±0.75%t
|
主要技术参数：
IEC584
JB/T9238-1999
热电偶在环境温度为20±15℃,相对湿度不大于80％,试验电压为500±50V（直流）电极与外套管之间的绝缘电阻≥
1000MΩ.m
即1m 长的试样的绝缘电阻为1000MΩ ;
10m长的试样的绝缘电阻为100MΩ ;
