WRNT2-11 WRNT-11炉壁热电偶
2013/5/19

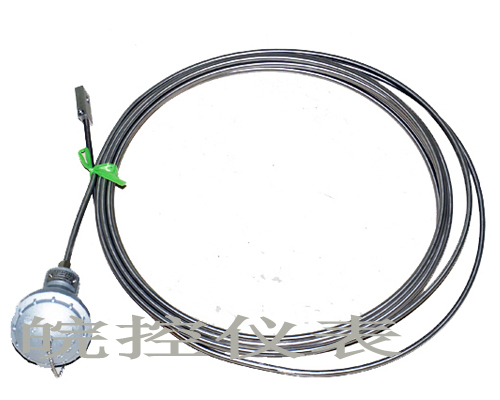

WRNT2-11 WRNT-11炉壁热电偶炉壁热电偶适合于电厂锅炉炉壁、管壁及其它圆柱体表面测量。
详细介绍
炉壁热电偶是采用φ4、φ5、φ6直径的铠装元件作测温探头，引出线做成电缆状，测量端用螺钉或焊接方法紧固在导热板上(当采用热电阻时，不准用气焊法)， 而导热板一面带有与炉壁或管道相吻合的曲面，导热板被焊接或抱箍在炉(管)壁上，通过导热板的热传导，即可测得炉壁或其它圆柱面的表面温度。炉壁热电偶由接触块、铠装偶丝、接线盒组成。
炉壁热电偶主要技术参数
精度等级：Ⅰ﹑Ⅱ级
弯曲半径：R≥5D
公称压力：常压
弯曲半径：R≥5D
公称压力：常压
炉壁热电偶型号及规格
|
型号
|
分度号
|
测温范围℃
|
测量端形式
|
规 格
|
|
|
L
|
L1
|
||||
|
WRNT-11
WRNT2-11
|
K
|
0 — 800
|
绝缘式
|
1000
2000
4000
5000
8000
15000
25000
|
1000
2000
4000
5000
8000
15000
25000
|
|
WRET-11
WRET2-11
|
E
|
0 — 600
|
|||
