隔爆热电偶
2012/6/18

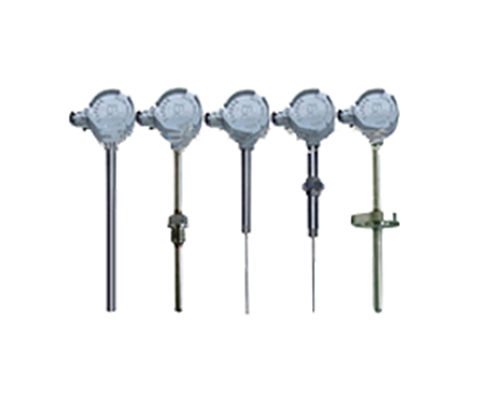

隔爆热电偶
隔爆热电偶概述
隔爆热电偶又称防爆热电偶，原理与装配方式基本相同，主要区别是隔爆产品接线盒（外壳）在设计上采用高强度铝合金或不锈钢压铸而成，并具有足够的内部空间，壁厚和机械强度，橡胶密封圈的热稳定性均符合国家防爆标准。所以当接线盒内部的爆炸性混合气体发生爆炸时，其内压不会破坏接线盒，而由此产生的热能不能向外扩散--传爆。只要用户严格遵守产品使用规则，产品就能达到可靠的防爆效果。隔爆热电偶分为：铠装隔爆热电偶、装配式隔爆热电偶。
防爆热电偶的特点
多种防爆形式，防爆性能好；
压簧式感温元件，抗振性能好；
测温范围大；
机械强度高，耐压性能好。
防爆热电偶的工作原理
防爆热电偶是利用间隙隔爆原理，设计具有足够强度的接线盒等部件，将所有会产生火花，电弧和危险温度的零部件都密封在接线盒腔内，当腔内发生爆炸时，能通过接合面间隙熄火和冷却，使爆炸后的火焰和温度传不到腔外，从而进行隔爆。
防爆热电偶的主要技术参数
产品执行标准
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
GB3836
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
GB3836
常温绝缘电阻
热电偶在环境温度为20±15°C，相对湿度不大于80%，试验电压为500±50V（直流）电极与外套管之间的绝缘电阻>1000Ω.m
测量范围及允差
|
型号
|
分度号
|
允差等级
|
|||
|
I
|
II
|
||||
|
允差值
|
测温范围°C
|
允差值
|
测温范围°C
|
||
|
WRN-140
WRN-240
WRN-440
WRN-74
WRN-84
|
K
|
±1.5°C
|
-40～+375
|
±2.5 °C
|
-40～+333
|
|
±0.004ltl
|
375～1000
|
±0.0075 ltl
|
333~1200
|
||
|
WRM-140
WRM-240
WRM-440
WRM-74
WRM-84
|
N
|
±1.5°C
|
-40～+375
|
±2.5°C
|
-40～+333
|
|
±0.004 ltl
|
375～1000
|
±0.0075 ltl
|
333～1200
|
||
|
WRE-140
WRE-240
WRE-440
WRE-74
WRE-84
|
E
|
±1.5°C
|
-40～+375
|
±1.5°C
|
-40～+333
|
|
±0.004 ltl
|
375～800
|
±0.004 ltl
|
333～900
|
||
|
±0.004 ltl
|
125～350
|
±0.0075 ltl
|
133～350
|
||
