铠装热电偶
2012/6/18
铠装热电偶概述

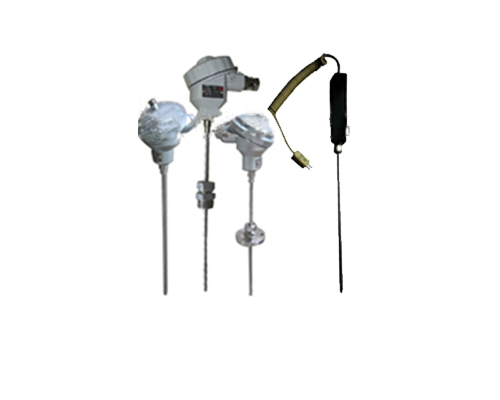

铠装热电偶具有能弯曲、耐高压、热响应时间快和坚固耐用等优点，铠装热电偶与装配式热电偶一样，作为测量温度的传感器，通常铠装热电偶和显示仪表、记录仪和电子调节器配套使用，同时，铠装热电偶亦可以作为装配式热电偶的感温元件。铠装热电偶可以直接测量各种生产过程中从0℃～1100℃范围内的液体、蒸汽和气体介质以及固体表面的温度。
铠装热电偶主要技术指标：测温范围和准确度
|
类别 |
代号 |
分度号 |
套管外径mm |
常用温度℃ |
最高使用温度℃ |
允许偏差 |
|
|
测量范围℃ |
允差值 |
||||||
|
铂铑10-铂 |
WRPK |
S |
≥Φ3 |
1100 |
1200 |
0-1200 |
±1.5℃或±1.5%t |
|
镍铬-铜镍 |
WREK |
E |
≥Φ3 |
600 |
700 |
0-700 |
±2.5℃或±0.75%t |
|
镍铬-镍硅 |
WRNK |
K |
≥Φ3 |
800 |
950 |
0-900 |
±2.5℃或±0.75%t |
|
铜-铜镍 |
WRCK |
T |
≥Φ3 |
350 |
400 |
小于-200 |
未作规定 |
|
-40-350 |
±0.75%t |
||||||
|
铁-铜镍 |
WRFK |
J |
≥Φ3 |
500 |
600 |
0-600 |
±2.5℃或±0.75%t |
注："t"为被测温度的绝对值。
|
热响应时间τ0.5S
|
接壳式
|
绝缘式
|
|
套管直径（mm）
|
||
|
2.0
|
0.4
|
0.5
|
|
3.0
|
0.6
|
1.2
|
|
4.0
|
0.8
|
2.5
|
|
5.0
|
1.2
|
4.0
|
|
6.0
|
2.0
|
6.0
|
|
8.0
|
4.0
|
8.0
|
铠装热电偶命名方式
|
W |
温度仪表 |
|||||||||
|
|
R |
|
热电偶 |
|||||||
|
|
P |
|
|
铂铑10-铂 |
||||||
|
M |
|
|
镍铬硅-镍硅 |
|||||||
|
N |
|
|
镍铬-镍硅 |
|||||||
|
E |
|
|
镍铬-铜镍 |
|||||||
|
C |
|
|
铜-铜镍 |
|||||||
|
F |
|
|
铁-铜镍 |
|||||||
|
感温元件材质 |
K |
|
铠装式 |
|||||||
|
铠装式 |
无 |
单支 |
||||||||
|
2 |
双支 |
|||||||||
|
3 |
3对 |
|||||||||
|
4 |
4对 |
|||||||||
|
偶丝对数 |
1 |
无固定装置式 |
||||||||
|
2 |
固定卡套螺纹 |
|||||||||
|
3 |
活动卡套螺纹 |
|||||||||
|
4 |
固定卡套法兰 |
|||||||||
|
5 |
活动卡套法兰 |
|||||||||
|
安装固定形式 |
2 |
防喷式 |
||||||||
|
3 |
防水式 |
|||||||||
|
4 |
防爆式 |
|||||||||
|
6 |
圆接插式 |
|||||||||
|
7 |
扁接插式 |
|||||||||
|
9 |
偿导线式 |
|||||||||
|
接线盒形式 |
1 |
绝缘式 |
||||||||
|
工作端形式 |
M |
接触块式 |
||||||||
|
G |
包箍式 |
|||||||||
|
附加装置形式 |
|
|||||||||
|
|
||||||||||
|
W |
N |
P |
K |
2- |
2 |
3 |
1 |
|
典型型号示例 |
|
