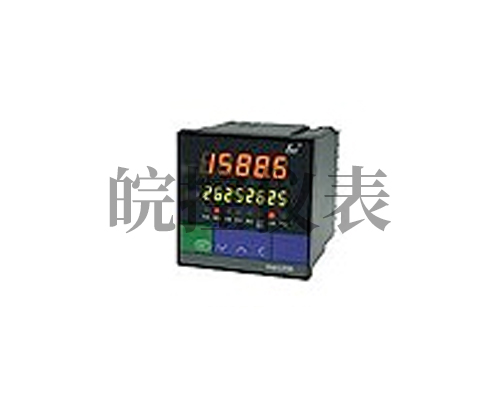

SWP-LED-HK液位、容积控制仪

2012/6/18

产品说明:
SWP-LED液位<=>容积控制仪可对各种形状罐体进行液位<=>容积转换测量控制。
一、主要特点
　　1、有极宽的显示测量范围，可显示整五位的液位测量值及整八位的容积测量值（0--999999字），可精确到小数点后三位（0.001）进行容积显示。
　　2、 查表法进行运算，可对无规则罐体实现高精度的液位<=>容积转换控制。
二、 仪表外形及接线图（以下为基本配线，特殊订货请参见随机接线图）
型号
SWP-HK80系列
接 线 图
仪表外形

仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g


仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g


型号
SWP-HK90系列
接 线 图
仪表外形

仪表尺寸:96×96×140mm
开孔尺寸:92×92mm
重 量:400g


★HK80系列与HE80系列接线端子序列号定义不同
三、 SWP-LED液位<=>容积控制仪型谱表
型 号
代 码
说 明
SWP - HK
　□□□- □□-□□ - □□ -□ -□ -□
5位+8位液位<=>容积控制
外形尺寸
8
9

160×80mm（横式）80×160mm（竖式）
96×96mm
控制作用
01
03

无控制（无报警）输出
带控制（有报警）输出
通讯方式
□

参见"通讯方式"
输出方式
□

参见"控制输出方式"
输入类型
□□

参见"输入类型"
第一报警方式
N
H
L

无控制（或报警，可省略）
上限控制（或报警）
下限控制（或报警）
第二报警方式
N
H
L

无控制（或报警，可省略）
上限控制（或报警）
下限控制（或报警）
馈电输出
N
P

无馈电输出（可省略）
DC24V馈电输出
供电方式
W
T


DC24V供电
AC90～265V供电（开关电源）
AC220V供电（线性电源，可省略）
外形特征
S

竖式显示仪表
横式显示仪表（可省略）
★ 输入类型：（出厂默认值）
代码
输入类型
测 量 范 围
代码
输入类型
测 量 范 围
说 明
A
4～20 mA
-1999～99999d
D
0～5 V
-1999～99999d
本表所列为最大量程，用户可在量程范围内通过修改仪表二级参数确定量程范围
B
0～10 mA
-1999～99999d
L
电 阻
-1999～99999d
C
1～5 V
-1999～99999d
R
用户特定
全 量 程
★ 控制输出方式
选型代码
0
1
2
3
4
5
6
7
8
9
输出方式
无输出
继电器
4～20mA
0～10mA
1～5V
0～5V
SCR输出
SSR输出
特殊规格
SOT输出
★ 通讯方式
选型代码
0
2
4
8
9
通讯方式
无通讯
RS-232
RS-422
RS-485
特殊规格
★ 型号举例：
①SWP-HK801-22-A-NN
　　无控制（或报警）输出液位?容积控制仪，输入类型为4～20mA，带RS-232通讯，4～20mA控制输出，无报警输出。
②SWP-HK903-81-A-HL-P
　　带控制（或报警）输出液位?容积控制仪，输入类型为4～20mA，继电器控制输出，带RS-485通讯，带上下限继电器报警输出，带DC24V馈电输出。
