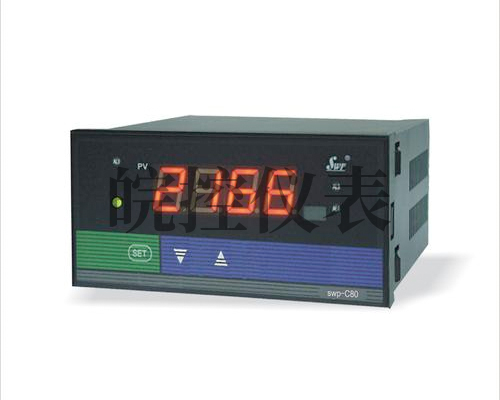

SWP-LED十六路智能巡检控制仪

2012/6/18

产品说明:
SWP-LED系列多路巡检控制仪用于工业控制系统多测量点的巡回检测、显示和报警。
一、 主要特点
可选择各输入通道统一报警控制输出(或统一变送输出)或各输入通道分别报警控制输出(或分别变送输出)。各通道统一报警控制输出并且可选择报警带记忆（任一通道报警未解除将一直报警直至所有通道均无报警）或报警无记忆（巡回至有报警通道时输出报警，巡回至无报警的通道时则不报警）。
二、 仪表外形及接线图（以下为基本配线方式，特殊订货请参见随机接线图）
型号
SWP-MD80系列
接 线 图
仪表外形





仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g




型号
SWP-MS80系列
仪表外形

仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g


型号
SWP-MD808系列
接 线 图
仪表外形



仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g


型号
SWP-MS808系列
仪表外形

仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g


三、 SWP-LED系列多路巡检测量控制仪型谱表
型 号
代 码
说 明
SWP - M
□　□ □ □-　□　□ -□ □ - □　□- □-　□
智能多路巡检控制仪
外形特征
D
S

横式显示仪表
竖式显示仪表
外形尺寸
8

160×80mm（横式）,80×160mm（竖式）
控制作用
□ □

参见"控制作用"
通讯方式
□

参见"通讯方式"
输出方式
□

参见"控制输出方式"
输入类型
□ □

参见"输入类型"
第一报警方式
□

参见"报警方式"
第二报警方式
□

参见"报警方式"
报警记忆
K


带报警记忆功能
不带报警记忆功能
供电方式
W
T

DC24V供电
AC90～265V供电（开关电源）
AC220V供电（线性电源，可省略）
★ 特殊型号或要求的， 请提供分度号或参考标准，定货时说明 。
★ 输入类型
代码
输入类型
测 量 范 围
代码
输入类型
测 量 范 围
代码
输入类型
测 量 范 围
01
B
400～1800 ℃
09
Pt100.1
-99.9～199.9℃
17
30～350Ω
-1999～99999 d
02
S
0 ～1600 ℃
10
Cu50
-50.0～150.0 ℃
18
特 殊 规 格
用 户 特 定
03
K
0 ～1300 ℃
11
Cu100
-50.0～150.0 ℃
19
4～20 mA开方
-1999～99999 d
04
E
0 ～1000 ℃
12
4～20 mA
-1999～99999 d
20
0～10mA开方
-1999～99999 d
05
T
-200～400 ℃
13
0～10 mA
-1999～99999 d
21
1～ 5 V开方
-1999～99999 d
06
J
0 ～1200 ℃
14
1～5 V
-1999～99999 d
22
0～5 V开方
-1999～99999 d
07
Wre
0 ～2300 ℃
15
0～5 V
-1999～99999 d
23
可切换输入

08
Pt100
-200～650 ℃
16
0～20 mA
-1999～99999 d



★ 报警方式
选型代码
N
H
L
输出方式
无位式控制或报警（可省略）
位式上限控制或上限报警
位式下限控制或下限报警
★ 通讯方式
选型代码
0
2
4
8
9
通讯方式
无通讯
RS-232
RS-422
RS-485
特殊规格
★ 控制输出方式
选型代码
0
1
2
3
4
5
6 7 8 9
输出方式
无输出
继电器
4～20mA
0～10mA
1～5V
0～5V
SCR输出 SSR输出 特殊规格 SOT输出
★ 控制作用
选型代码
06
07
08
09
14
输出方式
八路巡检测量显示
八路巡检统一控制/报警输出
八路巡检分别控制/报警输出
十六路巡检测量显示
十六路巡检统一控制/报警输出
★ 注1：仪表一般为输入同一类型信号，如需各通道输入不同的信号，请在订货时详细注 明各通道的输入信号类型。
★ 注2：统一控制/报警输出：即仪表所有通道共用一个（或两个）报警输出继电器，或所有通道共用一组变送控制输出。统 一控制/报警输出仪表分以下两种报警方式（无特殊说明提供不带报警记忆的仪表）。
　　a .不带报警记忆功能：巡测至当前通道时有报警则输出报警，巡测至下通道如无报警则报警输出关闭。
　　b .带报警记忆功能：巡测至当前通道时有报警则输出报警，巡测至下通道如无报警但报警输出继续，直至所有通道均无报警方停止输出。
　　c .分别控制/报警输出：即仪表各测量通道均有一个（或两个）报警继电器输出报警，报警输出互相独立。或各测量通道均有一组相互独立的变送控制输出。当输入通道≤8时，可选择分别带上下限/路报警输出，当输入通道>8、≤16时，可选择上限或下限/路报警输出。
★ 型号举例：
①SWP-MD807-21-08-HL-K-W
　　八路巡检统一控制/报警输出，通讯方式为RS232，输出方式为继电器输出，输入类型为Pt100，第一报警为上限报警，第二报警为下限报警，带报警记忆功能，DC24V供电，横表。
②SWP-MS814-81-10-LH-T
　　十六路巡检统一控制/报警输出，通讯方式为RS485，输出方式为继电器输出，输入类型为CU50，第一报警为下限报警，第二报警为上限报警，AC90～265V供电，竖表。
