卫生型压力变送器

2013/4/5

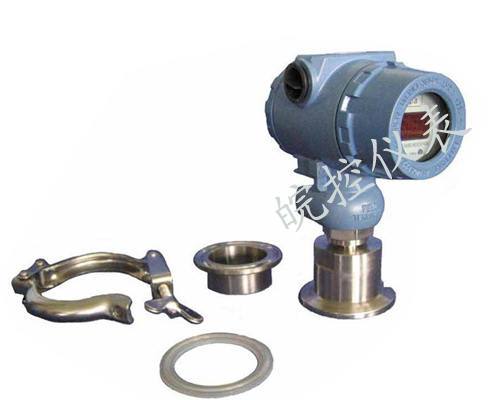

卫生型压力变送器

WK2190M卫生型（齐平膜）压力变送器是在MC20A和MC20B压力变送器原型基础上，加装焊接密封隔离膜片结构而形成的。它的焊接密封隔离膜片装置具有多种不同过程连接结构形式，特别适用于高温、高粘度、结晶状介质及易堵塞场合的压力测量，也适用于卫生、医药场合的压力测量。

典型应用：

食品、饮料、医药卫生、造纸等卫生工业领域

技术性能：

清洁平面型隔离膜片，符合国际3A卫生标

采用陶瓷电容压力传感器或扩散硅压力传感器

量程：0-4KPa~35MPa

电源：15-36VDC

温度漂移:0.02%FS/°C

精度:0.25%

外壳防护:IP65

电气连接:电缆式\霍斯曼接头\2088壳体\防水盒式可选

温度：电子线路板工作在 -40～85℃；敏感元件工作在 -40～104℃；储存温度 -40～85℃；带数字显示 -25～65℃（正常运行）；-40～85℃（无损坏）；

相对湿度：0～95%

稳定性:最大量程范围的±0.25%/6个月

振动影响：在任意轴向上，频率为200Hz，误差为最大量程范围的±0.05%／g

负载影响：只要输入变送器的电压高于12V，在负载工作区内无负载影响。

安装位置影响：最大可产生不大于0.25kPa的零位误差，可通过校正消除这个误差，对量程无影响；测量本体相对法兰转动无影响。

产品选型:

WK2190M口口E口A口C口D口F口卫生型（齐平膜）压力变送器
WK2190M	卫生型（齐平膜）压力变送器
	口	量程（注明压力量程范围）
		G、表压 A、绝对压力 B、密封压力 C负压
		口	膜片材料（常温型≤70℃，高温型≤130℃）
			K、扩散硅（默认） T、陶瓷压阻 P、陶瓷电容
			E口	输出信号
				1、(0～5)VDC 2、二线制(4～20)mA(默认) 3、(0～10)mA 4、智能式4～20mADC二线制＋现场总线HART协议 5、用户约定
				A口	精度
					1、0.1 2、0.25 3、0.5
					C口	过程连接方式
						1、外螺纹M20×1.5（默认） 2、外螺纹G1/2 3、外螺纹NPT1/2 4、 M27×2（齐平膜标准接口 5、法兰固定 6、其它注明
						D口	显示方式
							1、无显示（默认） 2、0～100%线性指示 3、LCD数字显示(液晶) 4、LCD数字0～100%显示（液晶） 5、LED数码管显示
							F口	防爆等级
								1、标准型、不防爆（默认） 2、本安型（EXiaIICT4） 3、隔爆型（EXdIIBT4）
								S口	外形
									1、电缆式； 2、霍斯曼接口 3、2088外形 4、防水盒5、用户约定

说明：1）若测量压力有过载，请给出过载压力值。

2）被测介质温度持续高达130℃或低于－20℃，建议用温度隔离器或毛细管结构，以保证传感器不受损坏。

法兰结构尺寸:
