经济型差压变送器

2013/4/12

经济型差压变送器

WK320C经济型差压变送器是一种长寿命的工业级变送器，它的核心器件采用高性能进口压力传感器，经过精密的结构设计、合理的温度补偿，然后以线性扩大电路、V/I转换全密封焊接工艺制造出标准的(4～20)mA电流信号或标准电压信号。它采用2088（800）外壳设计，可带线性或液晶显示表头，外形精巧、美观、耐用，方便安装，可广泛应用于医疗、洁净室、实验室、电厂、空调等环境中的差压测量领域。

主要特点: 外形精巧，安装方便；阻尼滤波设计使它受动压的影响小；可同时用于差压、压力、负压测量；可带低功耗、宽温区的LCD显示表，其零位、满度均现场可调；高过载和高静压设计，多种量程，输出信号、电气连接和压力接口均采用标准化设计。

性能参数：

WK 320C	技术参数
工作电源	15～36 VDC（标定电压24VDC）
测量介质	不导电、非腐蚀性、干净的气体和液体
测量形式及范围	负压、表压、差压：-200Pa-0~200Pa-200KPa
过载能力	量程的2倍
长期稳定性	小于0.3%FS/年
输出信号	(4～20)mA（二/三线制）、（0～10）mA、（0～5）V、（1～5）V
精度等级	0.25
工作温度	-30～70℃ ;补偿温度：-20～70 ℃
稳定性	小于0.2%FS/年
过程连接	A、Φ8宝塔嘴（内孔Φ3mm） B、外螺纹M20×1.5（内孔Φ3mm） C、用户约定
防护等级	IP65 零点量程可调节

产品选型表：

WK320CC口E口A口C口经济型差压变送器
WK 320C	经济型差压变送器
	口	1、无显示 2、0～100%线性指示 3、LCD数字显示(液晶) 4、LCD数字0～100%显示（液晶） 5、LED数码管显示
		E口	输出信号：1、二线制(4～20)mA 2、(0～5)VDC 3、(0～10)mA 4、其它注明
			A口	精度：1、0.25 2、0.5
				C 口	过程连接方式：1、宝塔嘴接口型（默认） 2、外螺纹M20×1.5（默认） 3、外螺纹G1/2 4、外螺纹NPT1/2 5、其它注明

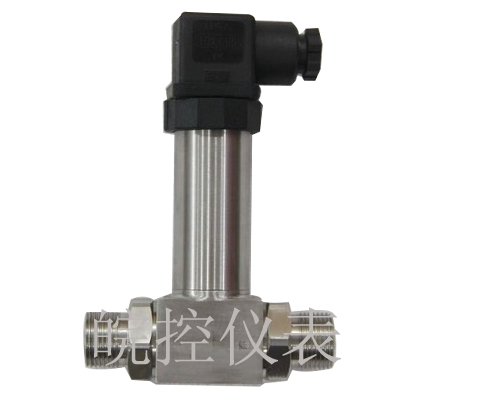

外形图片及尺寸：

外形精巧，安装方便；阻尼滤波设计使它受动压的影响小；可同时用于差压、压力、负压测量；可带低功耗、宽温区的LCD显示表，其零位、满度均现场可调；高过载和高静压设计，多种量程，输出信号、电气连接和压力接口均采用标准化设计。

性能参数：

WK 2188C	技术参数
工作电源	15～36 VDC（标定电压24VDC）
测量介质	不导电、非腐蚀性、干净的气体和液体
测量形式及范围	负压、表压、差压：-200Pa-0~200Pa-200KPa
过载能力	量程的2倍
长期稳定性	小于0.3%FS/年
输出信号	(4～20)mA（二/三线制）、（0～10）mA、（0～5）V、（1～5）V
精度等级	0.25
工作温度	-30～70℃ ;补偿温度：-20～70 ℃
稳定性	小于0.2%FS/年
过程连接	A、Φ8宝塔嘴（内孔Φ3mm） B、外螺纹M20×1.5（内孔Φ3mm） C、用户约定
防护等级	IP65 零点量程可调节
