智能高静压差压变送器
2013/4/5

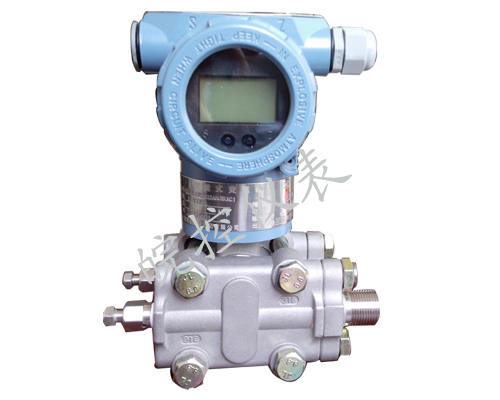

智能高静压差压变送器
WK3351H智能高静压差压变送器（也称高静压变送器）用于在高工作压力环境下测量液体、气体或蒸汽的液位、流量和压力，然后转变成4～20mA DC信号输出。HP智能高静压差压变送器可与HART手操器相互通讯，通过它进行设定，监控或与上位机组成现场监控系统。高静压差压变送器可在工作压力32MPa以下测量差压，由于具有32MPa的耐 工作压力和过载保护，确保了变送器能在高静压系统中得到可靠的应用。
WK 3351H智能高静压差压变送器技术参数
精度：±0.2%校验量程零点误差：±0.2%URL/56℃
总体误差：±（0.2%URL+0.18%校验量程）/56℃零点误差：±0.5%URL/56℃测量范围：差压：0-1.3～6890KPa
静压：25、32MPa输出
4～20mA DC，用户可选择线性或平方根输出,数字过程变量叠加在4～20mA DC信号上，可供采用HART协议的上位机使用。
4～20mA DC,与过程压力成线性。
精度：±0.2%校验量程零点误差：±0.2%URL/56℃
总体误差：±（0.2%URL+0.18%校验量程）/56℃零点误差：±0.5%URL/56℃测量范围：差压：0-1.3～6890KPa
静压：25、32MPa输出
4～20mA DC，用户可选择线性或平方根输出,数字过程变量叠加在4～20mA DC信号上，可供采用HART协议的上位机使用。
4～20mA DC,与过程压力成线性。
|
WK 3351HP型
|
高静压差压变送器
|
|||||||
|
|
4
|
|||||||
|
5
|
0-40～200KPa
|
|||||||
|
|
代号
|
功能
|
||||||
|
N
|
普通模拟型：（输出：4～20mA）
|
|||||||
|
G
|
常规智能型：（输出：4～20mA）
|
|||||||
|
S
|
标准智能型：（输出：4～20mA带HART总线协议）
|
|||||||
|
|
代号
|
结构材料
|
||||||
|
法兰接头
|
排气/排液阀
|
隔离膜片
|
灌充液体
|
|||||
|
J1
|
316不锈钢
|
316不锈钢
|
316不锈钢
|
硅
油
|
||||
|
J2
|
316不锈钢
|
316不锈钢
|
哈氏C-276
|
|||||
|
J3
|
316不锈钢
|
316不锈钢
|
蒙乃尔
|
|||||
|
J4
|
316不锈钢
|
316不锈钢
|
钽
|
|||||
|
|
代号
|
静压MPa
|
||||||
|
E
|
25
|
|||||||
|
F
|
32
|
|||||||
|
|
代号
|
精度
|
||||||
|
Q1
|
0.2%FS
|
|||||||
|
Q2
|
0.5%FS
|
|||||||
|
|
代号
|
电气连接头
|
||||||
|
L1
|
M20X1.5内螺纹
|
|||||||
|
L2
|
1/2NPT内螺纹
|
|||||||
|
|
代号
|
附加选项
|
||||||
|
M1
|
0～100%线性指示表头
|
|||||||
|
M3
|
数字显示表头
|
|||||||
|
B1
|
2〃管装弯支架
|
|||||||
|
B2
|
||||||||
|
B3
|
2〃管装平支架
|
|||||||
|
D0
|
泄放阀在压力室中部
|
|||||||
|
D1
|
侧面泄放阀在压力室上部
|
|||||||
|
D2
|
侧面泄放阀在压力室下部
|
|||||||
|
C0
|
1/2〃锥管内螺纹接头
|
|||||||
|
C1
|
1/2〃引压接头及后部焊接引压管φ14（供货时含C0）
|
|||||||
|
C2
|
丁字形螺纹接头M20X1.5
|
|||||||
|
d
|
防爆型EXdIICT5
|
|||||||
|
I
|
本安型EXiaIICT6
|
|||||||
|
WK 3351DP 5 N J2 C Q1 L1 M1B1D1C0I ← 选型举例
|
