轴向带边耐震压力表

2013/4/19

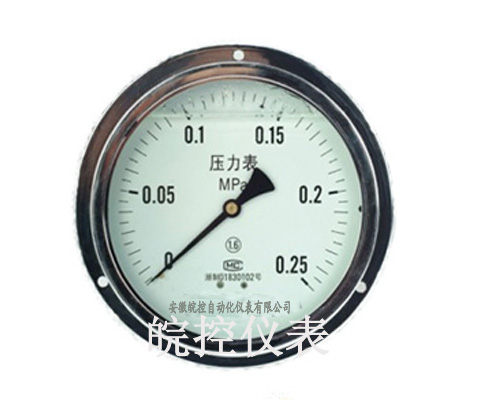

轴向带边耐震压力表

轴向带边耐震压力表概述：

轴向带边耐震压力表主要用于冶金、电力、石油、化工、轻工、机械等工业部门的压力检测。压力表依靠内部冲灌阻尼油和配套缓冲装置等措施。具有良好的耐震性能。适用于被测介质的压力有强烈脉冲变化或压力冲击和在生产工艺中经常突然卸荷的场合，以及环境震动较大的场所。仪表能测气体、液体脉动压力的平均值，以克服介质强烈脉冲及环境震动对仪表带来的损害，确保读数的准确性。

不锈钢轴向带边耐震压力表的外壳用不锈钢材料制成（简称半钢），可在有腐蚀性、振动较大的恶劣环境中使用。

轴向带边耐震压力表主要技术指标与外形尺寸

型号	安装型式	标度范围MPa	精确度等级	使用环境温度	抗工作环境振动	安装尺寸mm	外形尺寸mm	接头连接螺纹
YN-40	径向	0～0.1；0～0.16 0～0.25；0～0.4 0～0.6；0～1 0～1.6；0～2.5 0～4；0～6 0～10；0～16 0～25；0～40 0～60；0～100	2.5	表壳内充甘油 5～55℃ 表壳内充硅油 -25～55℃	V.H.4级	/	61×46×26	M10×1
YN-40Z	轴向					/	Φ46×45	M10×1
YN-50	径向					/	77×58×30	M14×1.5
YN-60	径向					/	94×68×30	M14×1.5
YN-60Z	轴向					/	Φ68×60	M14×1.5
YN-60ZT	轴向带边					Φ74×120° 3-φ4	Φ85×58	M14×1.5
YN-100	径向		1.5			/	145×107×38	M20×1.5
YN-100ZT	轴向带边					Φ118×120° 3-φ6	Φ132×78	M20×1.5
YN-150	径向					/	200×160×51	M20×1.5
YN-150ZT	轴向带边					○165×120° 3-φ6	Φ175×97	M20×1.5

注：本厂可根据用户要求加工特殊接头连接螺纹
