不锈钢膜盒耐震压力表
2013/4/19

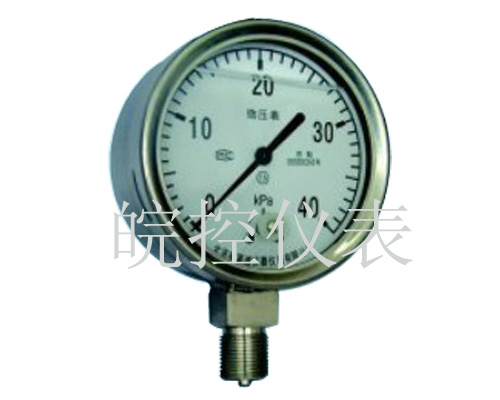

不锈钢膜盒耐震压力表
不锈钢膜盒耐震压力表用途说明
不锈钢膜盒压力表应用于耐腐蚀要求较高的工艺流程中的各种气体介质的微压和副压的测量，也可用于锅炉通风，气体管道燃装置等及其它类似设备上，也可用于有震动场所。是引进国外先进技术设备中同类仪表实现国产化的理想配套产品。
不锈钢膜盒压力表产品结构原理
仪表由测量系统（包括接头、膜盒等）、传动机构、指示装置和外壳组成。导致系统及外壳均采用不锈钢材料制成，采用密封型结构，防护污秽物侵入。
当被测介质的压力作用于膜盒时，其自由端产生相应弹性变形——位移，经拨杆带动传动机构放大，由指示装置将被测压力在仪表度盘上指示出来。
仪表由测量系统（包括接头、膜盒等）、传动机构、指示装置和外壳组成。导致系统及外壳均采用不锈钢材料制成，采用密封型结构，防护污秽物侵入。
当被测介质的压力作用于膜盒时，其自由端产生相应弹性变形——位移，经拨杆带动传动机构放大，由指示装置将被测压力在仪表度盘上指示出来。
不锈钢膜盒压力表主要技术指标
标度范围、精确度等级
标度范围、精确度等级
|
型号
|
标度范围Kpa
|
|
|
||
|
正压
|
负压
|
精确度等级
|
|||
|
YEN-60B
YEN-100B
YEN-150B
|
0～10
0～16 0～25 0～40 0～60 |
-60～0
|
2.5
|
||
使用环境条件：工作环境温度-25～55℃；相对湿度不大于80%。
抗工作环境振动：V.H.3
抗工作环境振动：V.H.3
