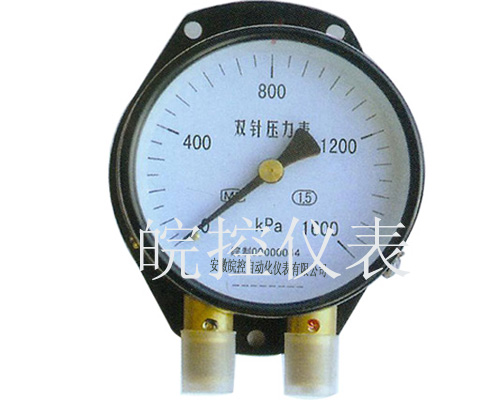

双针压力表
YZS-102双针压力表用途说明
YZS-102双针压力表主要适用于机车车辆上用来测量液压系统或储气缸的压力；亦可用于对铜合金钎焊无腐蚀性，非结品和凝固的种介质的压力测量。仪表可同时测量两个相同或不同（两者之差一般应不大于标度范围上的限值的1/3）的压力。
YZS-102双针压力表结构原理
YZS-102双针压力表由两套各自独立的测量系统和指示装置等组成。
YZS-102双针压力表的工作原理是基于弹性元件（测量系统中的弹簧管）的弹性变形。即在被测的压力作用下，追使两弹簧管之末端各自产生相应的位移，借助于拉杆经齿轮传动机构的传动并予放大，由固定齿轮轴上的红、黑指针追将两个被测值分别在的盘度上指示出来；
YZS-102双针压力表主要适用于机车车辆上用来测量液压系统或储气缸的压力；亦可用于对铜合金钎焊无腐蚀性，非结品和凝固的种介质的压力测量。仪表可同时测量两个相同或不同（两者之差一般应不大于标度范围上的限值的1/3）的压力。
YZS-102双针压力表结构原理
YZS-102双针压力表由两套各自独立的测量系统和指示装置等组成。
YZS-102双针压力表的工作原理是基于弹性元件（测量系统中的弹簧管）的弹性变形。即在被测的压力作用下，追使两弹簧管之末端各自产生相应的位移，借助于拉杆经齿轮传动机构的传动并予放大，由固定齿轮轴上的红、黑指针追将两个被测值分别在的盘度上指示出来；
YZS-102双针压力表外形尺寸
YZS-102双针压力表主要技术指标
|
精确等级
|
使用环境条件
|
温度影响
|
测量范围
|
|
1.5
|
5～60℃相对温度不大于80%
|
使用温度如偏20±5℃时
其温度附加误差不大于0.4%10℃
|
0～1000，1200，1600，2500kpa
|
