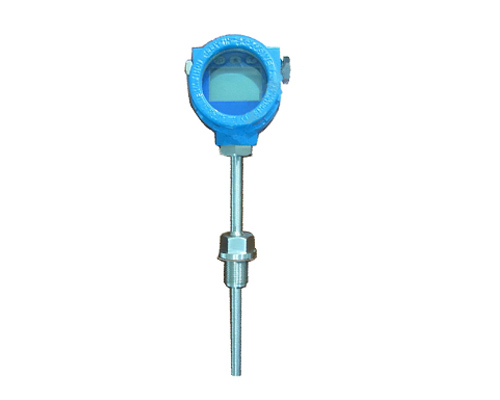

带HART协议一体化温度变送器
2012/6/18
带HART协议一体化温度变送器
带HART协议一体化温度变送器特点：
二线制输出4-20Ma/HART，抗干扰能力强；
节省补偿导线及安装温度变送器费用；
安全可靠，使用寿命长；
冷端温度自动补偿，非线性校正电路；
带HART协议一体化温度变送器工作原理
热电偶（阻）在工作状态下所测得的热电势（电阻）的变化，经过温度变送器的电桥产生不平衡信号，经放大后转换成为4-20mA电信号给工作仪表，工作仪表便显示所对应的温度值。隔爆热电偶（阻）利用间隙隔爆原理，当腔内发生爆炸时，能通过接合面间隙熄火和冷却，使爆炸后的火焰和温度传不到腔外，从而进行测温。热电偶（阻）产生的热电势（电阻值）经过温度变送器的电桥产生不平衡信号，经放大后转换成为4-20mA的直流电信号给工人仪表，工作仪表显示出所对应的温度值。 ◆主要技术参数
带HART协议一体化温度变送器产品执行标准
IEC584
IEC751
IEC1515
JB/T5518-91
JB/T7391-94
◆测量范围及允差
1）一体化热电阻测温范围及允差
节省补偿导线及安装温度变送器费用；
安全可靠，使用寿命长；
冷端温度自动补偿，非线性校正电路；
带HART协议一体化温度变送器工作原理
热电偶（阻）在工作状态下所测得的热电势（电阻）的变化，经过温度变送器的电桥产生不平衡信号，经放大后转换成为4-20mA电信号给工作仪表，工作仪表便显示所对应的温度值。隔爆热电偶（阻）利用间隙隔爆原理，当腔内发生爆炸时，能通过接合面间隙熄火和冷却，使爆炸后的火焰和温度传不到腔外，从而进行测温。热电偶（阻）产生的热电势（电阻值）经过温度变送器的电桥产生不平衡信号，经放大后转换成为4-20mA的直流电信号给工人仪表，工作仪表显示出所对应的温度值。 ◆主要技术参数
带HART协议一体化温度变送器产品执行标准
IEC584
IEC751
IEC1515
JB/T5518-91
JB/T7391-94
◆测量范围及允差
1）一体化热电阻测温范围及允差
|
型 号
|
分度号
|
测温范围℃
|
精度等级
|
允许偏差
|
|
WZPB
|
Pt100
|
-200-+500
|
A级 B级
|
±(0.15+0.002ItI)
±(0.30+0.005 ItI)
|
|
WZCB
|
Cu50 Cu100
|
-50-+100
|
|
±(0.30+0.005 ItI)
|
2）一体化热电偶测温范围及允差
|
型 号
|
分度号
|
允 差 等 级
|
|||
|
I
|
II
|
||||
|
允差值
|
测温范围℃
|
允差值
|
测温范围
|
||
|
WRNB
|
K
|
±1.5℃
|
-40-375
|
±2.5℃
|
-40-333
|
|
±0.004 ItI
|
375-1000
|
0.0075 ItI
|
333-1200
|
||
|
WRMB
|
N
|
±1.5℃
|
-40-375
|
±2.5℃
|
-40-333
|
|
±0.004 ItI
|
375-1000
|
0.0075 ItI
|
333-1200
|
||
|
WREB
|
E
|
±1.5℃
|
-40-375
|
±1.5℃
|
-40-333
|
|
±0.004 ItI
|
375-800
|
0.004 ItI
|
333-900
|
||
|
WRFB
|
J
|
±1.5℃
|
-40-375
|
±1.5℃
|
-40-333
|
|
±0.004 ItI
|
375-750
|
0.004 ItI
|
333-750
|
||
|
WRCB
|
T
|
±1.5℃
|
-40-125
|
±1℃
|
-40-133
|
|
±0.004 ItI
|
125-350
|
0.0075 ItI
|
133-1000
|
||
输出信号： 4-20 mA/HART ，负载电阻250，传输导线电阻 100
输出方法：二线制
精度等级：
温度变送器精度等级：0.1 0.2 0.5
显示器精度等级：模拟指示式2.5级;数字显示式0.5级.
输出方法：二线制
精度等级：
温度变送器精度等级：0.1 0.2 0.5
显示器精度等级：模拟指示式2.5级;数字显示式0.5级.
供电电源：24V.DC±10℅
防护等级：IP65
防爆等级：
隔爆型：dⅡBT4 dⅡCT5 dⅡCT6
本质安全型：iaⅡCT6
绝缘电阻：仪表输出接线端子与外壳之间的绝缘电阻应不小于50.
热响应时间：
当温度出现阶跃变化时，仪表的电流输出信号变化至相当于该阶跃变化的50%所需的时间，通常以t0.5表示当温度变送器的阶跃响应稳定时间不超过热电偶(阻)热响应稳定时间t0.5的五分之一时，则用热电偶(阻)热响应时间作为仪表的热响应时间；当温度变送器的阶跃热响应稳定时间不超过热电偶(阻)热响应稳定时间t0.5的二分之一时，则用温度变送器热响应时间作为仪表的热响应时间；
基本误差：
仪表的基本误差应不超过热电偶(阻)
