本安型防爆数显表
2013/11/7

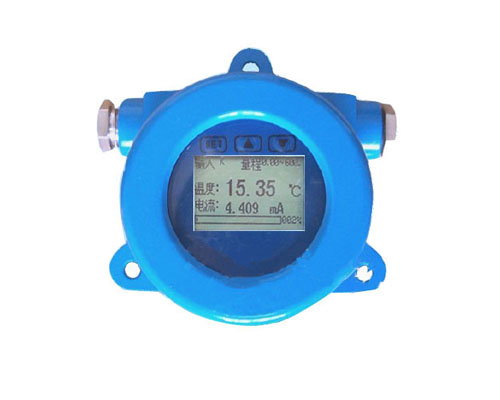

本安型防爆数显表
WK644H系列本安型防爆数显表，是针对室内外恶劣环境和易燃易爆区开发研制的智能型数显表。可与传感器或变送器配套构成各种量程的温度、压力、液位、流量、PH等测量。
◆ WK644H型采用本安电子电路，并具有精巧隔爆外壳。
◆ 一路输入，可选择电流4～20mA 、热电阻、热电偶三种信号。
◆ 量程设定：电流输入时由按键编程设定。
◆ 四位数字显示，小数点位置可通过按键编程设定。
◆ 具有零点、量程自动校正功能；“键保护”功能，防止无关人员乱动。
本安型防爆数显表技术指标
◇ 基本误差：0.3％F.S+1个字
◇ 分 辨 力：1、0.1、0.01、0.001、
◇ 输入信号：标准电流4-20mA
热 电 偶K、S、B、T、E、J、WRE
热电阻PT100、CU50、CU100
◇ 采样周期：0.5秒
◇ 零点调整：－199.9～＋199.9
◇ 冷端补偿误差：≦+1℃（热电偶输入时）
◇ 变送输出：4～20mA
◇ 供电电源：DC 24V；
◇ 使用环境：温度-20~ 45℃、湿度≤95%RH
◇ 防爆等级：ExiaⅡCT6
◇ 电气接口：M20×1.5mm，2个
本安型防爆数显表选型说明
|
型 号
|
说 明
|
|||
|
WK644H－□ □-□
|
隔爆数显表
|
|||
|
输入
|
I
|
|
|
电流4～20mA
|
|
T
|
|
|
热电偶
|
|
|
R
|
|
|
热电阻
|
|
|
输出
|
0
|
|
无输出
|
|
|
I
|
|
电流4～20mA
|
||
|
供电方式
|
D
|
安全栅供电（DC24V）
|
||
|
热电阻、热电偶输入时需在订货时注明分度号、量程
|
||||
