WZPB一体化防爆热电阻 WRNB一体化防爆热电偶

2013/5/31

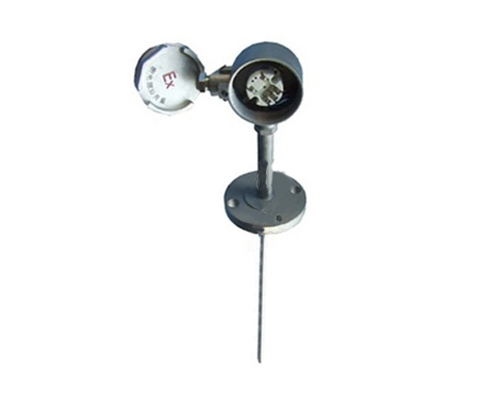

WZPB一体化防爆热电阻 WRNB一体化防爆热电偶

特点

二线制输出4-20mA，抗干扰能力强；

节省补偿导线及安装温度变送器费用；

安全可靠，使用寿命长；

冷端温度自动补偿，非线性校正电路；

工作原理

热电偶（阻）在工作状态下所测得的热电势（电阻）的变化，经过温度变送器的电桥产生不平衡信号，经放大后转换成为4-20mA电信号给工作仪表，工作仪表便显示所对应的温度值。隔爆热电偶（阻）利用间隙隔爆原理，当腔内发生爆炸时，能通过接合面间隙熄火和冷却，使爆炸后的火焰和温度传不到腔外，从而进行测温。热电偶（阻）产生的热电势（电阻值）经过温度变送器的电桥产生不平衡信号，经放大后转换成为4-20mA的直流电信号给工人仪表，工作仪表显示出所对应的温度值。

主要技术参数

产品执行标准
IEC584
IEC751
IEC1515
JB/T5518-91
JB/T7391-94

测量范围及允差

1）热电阻测温范围及允差

型号

分度号

测温范围℃

精度等级

允许偏差

WZPB

Pt100

-200-+500

A级

B级

±(0.15+0.002ItI)

±(0.30+0.005 ItI)

WZCB

Cu50 Cu100

-50-+100

B级

±(0.30+0.005 ItI)

2）热电偶测温范围及允差

型号	分度号	允差等级
		I		II
		允差值	测温范围℃	允差值	测温范围
WRNB	K	±1.5℃	-40-375	±2.5℃	-40-333
WRNB	K	±0.004 ItI	375-1000	0.0075 ItI	333-1200
WRMB	N	±1.5℃	-40-375	±2.5℃	-40-333
WRMB	N	±0.004 ItI	375-1000	0.0075 ItI	333-1200
WREB	E	±1.5℃	-40-375	±1.5℃	-40-333
WREB	E	±0.004 ItI	375-800	0.004 ItI	333-900
WRFB	J	±1.5℃	-40-375	±1.5℃	-40-333
WRFB	J	±0.004 ItI	375-750	0.004 ItI	333-750
WRCB	T	±1.5℃	-40-125	±1℃	-40-133
WRCB	T	±0.004 ItI	125-350	0.0075 ItI	133-1000

输出信号： 4-20 mA ，负载电阻250，传输导线电阻 100

输出方法：二线制

精度等级：

温度变送器精度等级：0.1 0.2 0.5

显示器精度等级：模拟指示式2.5级;数字显示式0.5级

供电电源：24V.DC±10?

防护等级：IP65

防爆等级：

隔爆型：dⅡBT4 dⅡCT5 dⅡCT6

本质安全型：iaⅡCT6

绝缘电阻：仪表输出接线端子与外壳之间的绝缘电阻应不小于50.

热响应时间：

当温度出现阶跃变化时，仪表的电流输出信号变化至相当于该阶跃变化的50%所需的时间，通常以t0.5表示当温度变送器的阶跃响应稳定时间不超过热电偶(阻)热响应稳定时间t0.5的五分之一时，则用热电偶(阻)热响应时间作为仪表的热响应时间；当温度变送器的阶跃热响应稳定时间不超过热电偶(阻)热响应稳定时间t0.5的二分之一时，则用温度变送器热响应时间作为仪表的热响应时间；

基本误差：

仪表的基本误差应不超过热电偶(阻)和温度变送器基本误差的合成误差。
