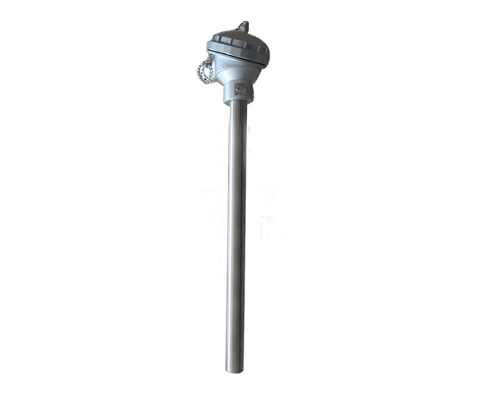

WZP-130 WZP2-130 热电阻
2013/5/25
WZP-130 WZP2-130 热电阻
一、装配式热电阻产品概述
WZ系列装配式热电阻有铂热电阻和铜热电阻两大类,直接测量各种生产过程中-200～+500℃范围内液体、蒸气、气体介质以及固体表面的温度. 它的主要特点是测量精度高,性能稳定.其中铂热电阻的测量精确度是最高的,它不仅广泛应用于工业测温,而且被制成标准的基准传感器.
WZ系列装配式热电阻有铂热电阻和铜热电阻两大类,直接测量各种生产过程中-200～+500℃范围内液体、蒸气、气体介质以及固体表面的温度. 它的主要特点是测量精度高,性能稳定.其中铂热电阻的测量精确度是最高的,它不仅广泛应用于工业测温,而且被制成标准的基准传感器.
二、装配式热电阻产品特点
1、通用尺寸，互换性好.
2、采用装配式结构，零件分解性好，维修方便.
3、产品价格便宜，更换易损件成本低.
4、测温元件在使用温度下与空气接触，分度特性随时间变化较大.
1、通用尺寸，互换性好.
2、采用装配式结构，零件分解性好，维修方便.
3、产品价格便宜，更换易损件成本低.
4、测温元件在使用温度下与空气接触，分度特性随时间变化较大.
三、装配式热电阻测温原理
热电阻是中低温区最常用的一种温度检测器,它的主要特点是测量精度高,性能稳定.其中铂热电阻的测量精确度是最高的,它不仅广泛应用于工业测温,而且被制成标准的基准传感器.与热电偶的测温原理不同的是,热电阻是基于电阻的热效应进行温度测量的,即电阻体的阻值随温度的变化而变化并且成线性正比例的特性.因此只要测量出感温热电阻的阻值变化,就可以测量出温度.
热电阻是中低温区最常用的一种温度检测器,它的主要特点是测量精度高,性能稳定.其中铂热电阻的测量精确度是最高的,它不仅广泛应用于工业测温,而且被制成标准的基准传感器.与热电偶的测温原理不同的是,热电阻是基于电阻的热效应进行温度测量的,即电阻体的阻值随温度的变化而变化并且成线性正比例的特性.因此只要测量出感温热电阻的阻值变化,就可以测量出温度.
四、装配式热电阻产品执行标准JB/T8622-1997
五、WZP-130,WZC-130装配式热电阻型号及参数
|
名 称
|
型 号
|
安装方式
|
分度号
|
保护管材料
|
直径
|
测温范围
|
|
铂热电阻
|
WZP-120
WZP-130
|
无固定
安装
|
Pt100
Pt1000
BA1
BA2
|
1Cr18Ni9Ti
|
Ø16
|
-200℃～+500℃
|
|
WZP-121 WZP-131
|
Ø12
|
|||||
|
双支铂热电阻
|
WZP2-120
WZP2-130
|
无固定
安装
|
Pt100
Pt1000
BA1
BA2
|
1Cr18Ni9Ti
|
Ø16
|
-200℃～+500℃
|
|
WZP2-121 WZP2-131
|
Ø12
|
