衬四氟防腐热电阻
2012/6/18

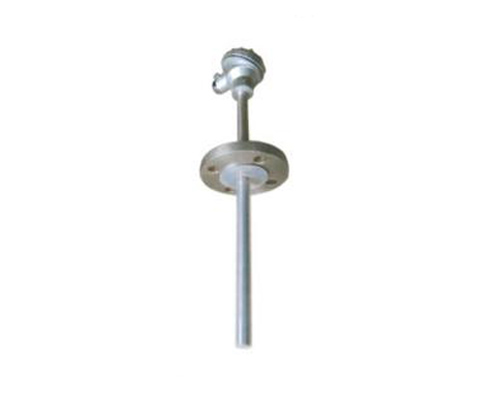

衬四氟防腐热电阻
衬四氟防腐热电阻概述：
衬四氟防腐热电阻，防腐铂电阻是我公司精心设计制造，专门针对硫酸、盐酸、磷酸、强氧化剂、有机溶剂等温度≤220℃强腐蚀介质温度测量的专用温度传感器。衬四氟防腐热电阻采用新型防腐材料，外包覆聚四氟乙烯F46，适用于石油化工各种腐蚀性介质中测温。是氯碱行业的专用测温仪表。
衬四氟防腐热电阻特点：
衬四氟防腐热电阻，防腐铂电阻并不是现在才推出的新型产品，国内有诸多生产防腐热电阻的生产商，我公司生产的防腐热电阻在防腐效果、使用寿命和产品稳定性有了长足进步，我们可以信心十足地向用户推荐：我们向您提供的是国内一流的防腐铂电阻。
1、防腐铂电阻采用多层防腐（防腐热电阻防腐层保护管通常为厚壁316L或904L钢管外整体烧结聚四氟乙烯层和耐磨防腐层）结构，防腐效果和使用寿命经国内诸多企业长期使用事实验证。
2、防腐铂电阻的聚四氟乙烯防腐层我公司采用国内最先进的整体烧结工艺烧结而成，，解决了其他制造工艺无法避免的接缝容易泄露的问题。此技术的应用使我公司防腐热电阻及其他防腐产品的平均使用寿命（在无较大磨损环境中）超过壹年。
3、使用现场往往同时存在高流速被测介质颗粒对热电阻防腐层的严重冲刷，我公司防腐热电阻在防腐层外还有一层耐磨材料层，在有冲刷的环境中能有效延长防腐层使用寿命8-10倍，有别于国内其他同类型防腐传感器。
4、我公司的防腐热电阻全部采用国内一流元件，整支产品性能稳定、可靠，使用寿命长于国内同类型防腐热电阻数倍，能长期工作于温度≤220℃温度范围内。
5、我公司的防腐热电阻质量在同行业中领先，并因批量生产而价格平实，在国内被大量厂家和业内（OEM方式）订购。
衬四氟防腐热电阻特点：
衬四氟防腐热电阻，防腐铂电阻并不是现在才推出的新型产品，国内有诸多生产防腐热电阻的生产商，我公司生产的防腐热电阻在防腐效果、使用寿命和产品稳定性有了长足进步，我们可以信心十足地向用户推荐：我们向您提供的是国内一流的防腐铂电阻。
1、防腐铂电阻采用多层防腐（防腐热电阻防腐层保护管通常为厚壁316L或904L钢管外整体烧结聚四氟乙烯层和耐磨防腐层）结构，防腐效果和使用寿命经国内诸多企业长期使用事实验证。
2、防腐铂电阻的聚四氟乙烯防腐层我公司采用国内最先进的整体烧结工艺烧结而成，，解决了其他制造工艺无法避免的接缝容易泄露的问题。此技术的应用使我公司防腐热电阻及其他防腐产品的平均使用寿命（在无较大磨损环境中）超过壹年。
3、使用现场往往同时存在高流速被测介质颗粒对热电阻防腐层的严重冲刷，我公司防腐热电阻在防腐层外还有一层耐磨材料层，在有冲刷的环境中能有效延长防腐层使用寿命8-10倍，有别于国内其他同类型防腐传感器。
4、我公司的防腐热电阻全部采用国内一流元件，整支产品性能稳定、可靠，使用寿命长于国内同类型防腐热电阻数倍，能长期工作于温度≤220℃温度范围内。
5、我公司的防腐热电阻质量在同行业中领先，并因批量生产而价格平实，在国内被大量厂家和业内（OEM方式）订购。
衬四氟防腐热电阻技术指标：
1、防腐铂电阻的聚四氟乙烯防腐层厚度：1.0mm（也可由用户指定）。
2、防腐铂电阻的热响应时间：经防腐处理，热响应时间变化约20%；
3、防腐铂电阻的防腐层质量检验：采用电火花微孔探伤检测，电压12kV，频率1.6×106Hz不击穿。
4、防腐铂电阻的工作压力：防腐热电阻固定方式为法兰安装时的最大使用压力4.0MPa；防腐热电阻固定方式为F4连接螺纹时的最大使用压力0.6MPa。
5、防腐热电阻的其他技术指标与普通工业铂电阻相同。
衬四氟防腐热电阻安装注意事项：防腐铂电阻在安装和运输时必须确保防腐层不能破损或者受到外力撞击，防腐层损坏将导致防腐热电阻使用寿命减短或完全失去防腐作用。
1、防腐铂电阻的聚四氟乙烯防腐层厚度：1.0mm（也可由用户指定）。
2、防腐铂电阻的热响应时间：经防腐处理，热响应时间变化约20%；
3、防腐铂电阻的防腐层质量检验：采用电火花微孔探伤检测，电压12kV，频率1.6×106Hz不击穿。
4、防腐铂电阻的工作压力：防腐热电阻固定方式为法兰安装时的最大使用压力4.0MPa；防腐热电阻固定方式为F4连接螺纹时的最大使用压力0.6MPa。
5、防腐热电阻的其他技术指标与普通工业铂电阻相同。
衬四氟防腐热电阻安装注意事项：防腐铂电阻在安装和运输时必须确保防腐层不能破损或者受到外力撞击，防腐层损坏将导致防腐热电阻使用寿命减短或完全失去防腐作用。
|
五、选型表：
WZ□□－□□□□□－□-□/□-□ |
|||
|
代号
|
热电阻类型
|
推荐使用温度
|
|
|
C
|
Cu50分度号|铜热电阻
|
-50～150℃
|
|
|
C
|
Cu100分度号|铜热电阻
|
-50～150℃
|
|
|
P
|
Pt100分度号|铂热电阻
|
0～200℃
|
|
|
代号
|
热电阻对数
|
||
|
省略
|
单支式|通常接线端子为2个，三线制为3个
|
||
|
2
|
双支式|通常接线端子为4个，三线制为6个
|
||
|
代号
|
安装固定装置
|
说 明
|
|
|
1
|
无固定装置
|
|
|
|
2
|
固定螺纹|螺纹为M27×2
|
特殊要求的螺纹订货时需要说明
|
|
|
3
|
活动法兰
|
|
|
|
4
|
固定法兰
|
用户提供法兰标准、法兰规格和材质要求
|
|
|
代号
|
接线盒形式
|
说 明
|
|
|
3
|
全塑料防水式
|
国内常规供货
|
|
|
4
|
隔爆式
|
隔爆等级通常为dⅡBT4或dⅡCT4
|
|
|
5
|
不锈钢接线盒
|
|
|
|
代号
|
热电阻外径mm
|
说 明
|
|
|
0
|
Ф16mm|壁厚3mm
|
|
|
|
1
|
Ф12mm|壁厚3mm
|
|
|
|
3
|
Ф20mm|壁厚4mm
|
防腐热电阻长度超过1800mm时建议采用
|
|
|
6
|
其他外径尺寸
|
|
|
|
代号
|
常用热电阻保护管材料
|
||
|
3
|
316L
|
耐腐蚀优于1Cr18Ni9Ti的金属护管
|
|
|
4
|
904L
|
能抗化工生产过程的绝大多数强腐蚀的金属护管
|
|
|
代号
|
防腐层形式
|
||
|
F1
|
整体烧结聚四氟乙烯层（耐腐蚀）
|
||
|
F2
|
整体烧结聚四氟乙烯层和耐磨层(产品耐腐蚀、抗介质冲刷，推荐使用）
|
||
|
补充
|
固定法兰和非标准螺纹安装补充说明
|
||
|
特殊螺纹尺寸（见注1）
|
|||
|
法兰标准|法兰规格|法兰材质（见注1）
|
|||
|
代号
|
热电阻总长mm
|
||
|
***
|
***
|
（见注2）
|
|
|
代号
|
插入长度mm
|
||
|
***
|
***
|
（见注2）
|
|
|
代号
|
热电阻精度等级
|
||
|
省略
|
B级
|
国内常规供货
|
|
|
A
|
A级
|
特殊供货，要加价
|
|
|
|
|||
注1：防腐热电阻如选用固定法兰或非标准螺纹安装方式，选型时必须提供法兰标准法兰规格|法兰材质或螺纹要求。
注2：WZ□□—1□□□□和WZ□□—3□□□□型防腐热电阻选型时仅需要确认总长L（总长等于插入长度）即可；WZ□□—2□□□□和WZ□□—4□□□□型防腐热电阻选型时通常约定：总长=插入长度+150mm。
选型举例1：WZP-4304F2-DN80 PNI.6/1Cr18Ni9Ti-1000/850
Pt100分度号防腐铂电阻，法兰安装（DN80 PN1.6，不锈钢法兰），防腐铂电阻外径为Ф16mm，防腐铂电阻外护管材质为904L，内装铠装铂电阻芯子，防腐铂电阻接线盒为防水型，防腐铂电阻总长为1000mm，插入深度为850mm，B级。
选型举例2：WZP-2303F2-M27×2-300/150
Pt100分度号防腐铂电阻，M27×2（聚四氟乙烯材质）螺纹安装，铂电阻外径为Ф16mm，防腐铂电阻接线盒为防水型，保护管材质为316L,防腐铂电阻总长为300mm，插入深度为150mm，B级
