装配热电偶
2012/6/18
装配热电偶

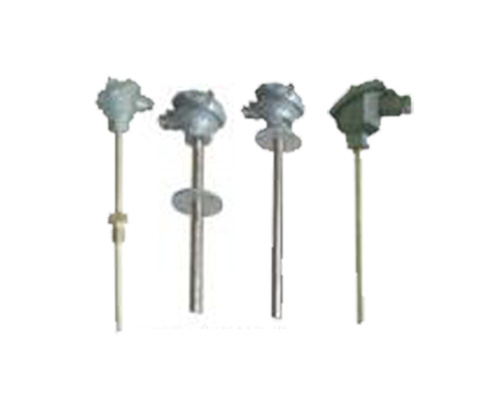

装配热电偶产品概述
工业用装配式热电偶作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从0℃-1800℃范围内的液体、蒸汽和气体介质以及固体的表面温度。
根据国家规定，我厂从1987年起开始生产符合IEC国际标准分度号的铂铑30-铂铑10-铂、镍铬-镍硅、镍铬-铜镍、铜-铜镍、铁-铜镍等型式热电偶，应符合JB/T9238-1999标准。
工作原理
热电偶的工作原理是：两种不同成分的导体两端经焊接、形成回路，直接测温端叫测量端，接线端叫参比端。当测量和参比端存在温差时，就会在回路时产生热电流，接上显示仪表，仪表上就指示出热电偶所产生的热电动势的对应温度值。
热电偶的热电动热势将随着测量端温度升高面增长，热电动热势的大小只和热电偶导体材质以及两端温差有关、和热电极的长度、直径无关。
装配式热电偶主要由接线盒、保护管、绝缘套管、接线端子、热电太组成基本结构，阈配以各安装固定装置组成。
主要技术参数
温度测量范围和允许误差
|
热电偶类别
|
代号
|
分度号
|
测温范围
|
允许偏差△t℃
|
|
铂铑30-铂铑6
|
WRR
|
B
|
0-1800℃
|
±1.5℃或±0.0025∣t∣
|
|
铂铑10-铂
|
WRP
|
S
|
0-1600℃
|
±1.5℃或±0.0025∣t∣
|
|
镍铬-镍硅
|
WRN
|
K
|
0-1300℃
|
±2.5℃或±0.0075∣t∣
|
|
镍铬-铜镍
|
WRE
|
E
|
0-800℃
|
±2.5℃或±0.0075∣t∣
|
注“t”为感温元件的实测温度。
热响应时间
在温度出现阶跃变化时，热电偶的输出变化至相当于该变化的50%，所城要的时间成为热响应时间，T0.5表示。
热电偶公称压力
一般是指在室温情况下保护管所能承受的静态外压而不破裂。实际上，容许工作压力不仅与保护管材料、直径壁厚有关，还与其结构形式，安装方法、置入深度以及被测介质的流速和种类等有关。
热电偶最小置入深度
应不小于其保护管外径的8-10倍（特殊产品例外）。
热电偶绝缘电阻（常温）
常温绝缘电阻的试验电压为直流500V±50V，测量常温绝缘电阻的大气条件为温度15℃～35℃，相对湿度45%，大气压力86～106kPa。
a、对于长度超过1米的热电偶它的常温绝缘电阻值与其长度的乘积应不小于100MΩ.m。
即：Rr.L≥100MΩ.m L＞1m
b、对于长度等于或不足1米的热电偶，它的常温绝缘电阻值应不小于100MΩ。
上下限温度绝缘电阻
热电偶的上限温度绝缘电阻应不小于下表规定：
|
上限温度tm℃
|
试验温度t℃
|
电阻值MΩ
|
|
100≤tm＜300
|
t=tm
|
10
|
|
300≤tm＜500
|
t=tm
|
2
|
|
500≤tm＜850
|
t=tm
|
0.5
|
|
850≤tm＜1000
|
t=tm
|
0.08
|
|
1000≤tm＜300
tm＞1300
|
t=tm
t=1300
|
0.02
0.02
|
□型号表示
|
W
|
R
|
规格
|
内容
|
|||||
|
|
|
R
|
|
铂铑30-铂铑6
|
||||
|
P
|
|
铂铑10-铂
|
||||||
|
N
|
|
镍铬-镍硅
|
||||||
|
E
|
|
镍铬-铜镍（镍铬-康铜）
|
||||||
|
热
电
偶材料
|
-
|
1
|
无固定装置式
|
|||||
|
|
2
|
固定螺纹式
|
||||||
|
3
|
活动式法兰
|
|||||||
|
4
|
固定法兰式
|
|||||||
|
5
|
活动法兰角尺形式
|
|||||||
|
6
|
固定螺纹锥形保护管式
|
|||||||
|
安装固定形式
|
3
|
|
防水式
|
|||||
|
4
|
|
隔爆式
|
||||||
|
接线盒形式
|
0
|
|
Φ16mm保护管
|
|||||
|
1
|
|
Φ25mm保护管（双层套管）
|
||||||
|
2
|
|
Φ16mm高铝质管（单层套管）
|
||||||
|
3
|
|
Φ20mm高铝质管
|
||||||
|
设计序号
|
不锈钢
|
|
||||||
|
W
|
R
|
□
|
-
|
□
|
□
|
□
|
B
|
|
