标准孔板
2013/4/3

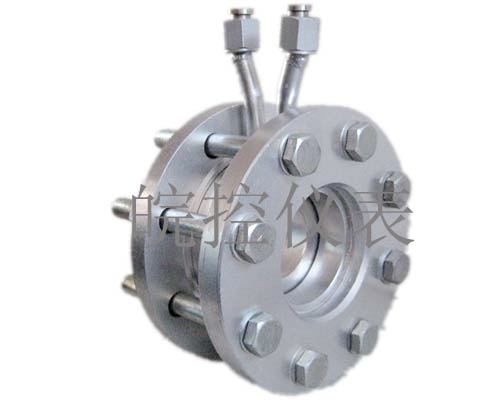

标准孔板
标准孔板概述
标准孔板又称同心直角边缘孔板，孔板是一块加工成圆形同心的具有锐利直角边缘的薄板。孔板开孔的上游侧边缘应是锐利的直角。标准孔板有三种取压方式：角接、法兰及D-D/2取压。为从两个方向的任一个方向测量流量，可采用对称孔板，节流孔的两个边缘均符合直角边缘孔板上游边缘的特性，且孔板全部厚度不超过节流孔的厚度。
标准孔板具有测量精度高，安装方便，使用范围广、造价低等特点，与三阀组、差压变送器配套，可广泛应用于各种介质的流量测量。
标准孔板规格及选型
|
型谱
|
说明
|
||||||
|
LG-
|
流量装置
|
|
|||||
|
H
|
角接环式取压
|
取压方式
|
|
||||
|
Z
|
角接钻孔取压
|
|
|||||
|
F
|
法兰取压
|
|
|||||
|
J
|
径距取压
|
|
|||||
|
|
K
|
|
标准孔板
|
|
|||
|
|
0.25~32
|
|
公称压力Mpa
|
|
|||
|
25~3000
|
|
公称管径mm
|
|
||||
|
|
C
|
碳钢
|
法兰管道材质
|
|
|||
|
P
|
不锈钢
|
|
|||||
|
H
|
合金钢
|
|
|||||
