楔形流量计
2013/4/7
楔形流量计
LGXT系列楔形流量计用途LGXT系列楔形流量计是我公司长期在油田实地考察总结以往流量计在油田使用中的缺点而研制，开发的适用于粘滞性液体的流量测量，粘度可高达500mPaS,用于泥浆、矿浆、含沙原油、污水、重油、渣油等含有固体的悬浮液和低雷诺数等液体介质的流量测量。
LGXT系列楔形流量计构成LGXT系列楔形流量计由流量传感器，压力传感器，温度传感器，流量、温度显示仪，压力显示仪，高压、低压声光报警部分构成。
LGXT系列楔形流量计特点
采用“V”型体节流件可消除滞留区，防止系统出现堵塞现象。
雷诺数的适用范围广，雷诺数为500时，仍保持差压与流量的平方关系。
安装使用及维护方便。
测量精度高，流量校准扩展不确定度：±0.5％～±0.2％（水校或油校）。
长期稳定性好，被用户誉为零故障率仪表。
一次表分体式，更换楔形件（中间）可扩展量程。
款式多样：
普通型：量程比在1︰10范围内，流量系数的非线性误差为≤±1％
高性能型：量程比在1︰3范围内流量校准扩展不确定度为±0.5％～±0.2％。
可根据现场压力情况设定超压报警值与低压报警值，在使用中出现超压或低压情况时仪表自动声光报警，有效的防止因超压而引起的生产安全事故的发生。
LGXT系列楔形流测量原理量计
当充满管道的流体流经楔形孔板时，在楔形孔板上游侧和下游侧测到流体的差压，差压变送器、温度变送器、压力变送器将差压、温度、压力信号转为为4~20mA.dc电流信号输出，这些信号经智能流量运算器、温度运算器、压力运算器处理后，其示值即为流量值、温度值、压力值。同时压力值与设定值进行对比确定是否报警。
LGXT系列楔形流量计主要技术参数
|
型号
|
通径
mm
|
楔形比
h/D
|
流量范围
M3/H
|
长度（㎜）
|
工作压力
（MPa）
|
介质温度
（℃）
|
水校精度
（或油校）
|
法兰标准
|
|
|
LGXT-G-15
|
15
|
0.2～0.5
|
0.28～2.7
|
600
|
0.2～14
|
-20～300
|
0.2%
0.5%
|
0.2%
|
GB9113-88
|
|
LGXT -G-25
|
25
|
0.8～7.5
|
600
|
||||||
|
LGXT -G-40
|
40
|
1.5～21
|
700
|
||||||
|
LGXT -G-50
|
50
|
3～33
|
700
|
||||||
|
LGXT -G-80
|
80
|
6～75
|
800
|
||||||
|
LGXT -G-100
|
100
|
0.3～0.5
|
17～100
|
800
|
|||||
|
LGXT -G-150
|
150
|
45～310
|
1000
|
||||||
|
LGXT -G-200
|
200
|
68～460
|
1000
|
||||||
|
LGXT -G-250
|
250
|
109～865
|
1200
|
||||||
|
LGXT -G-300
|
300
|
155～1225
|
1200
|
||||||

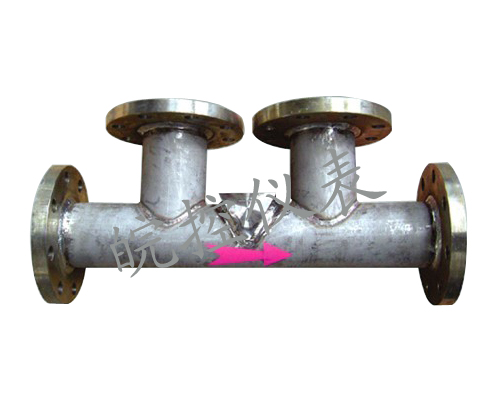

楔形流量计图
