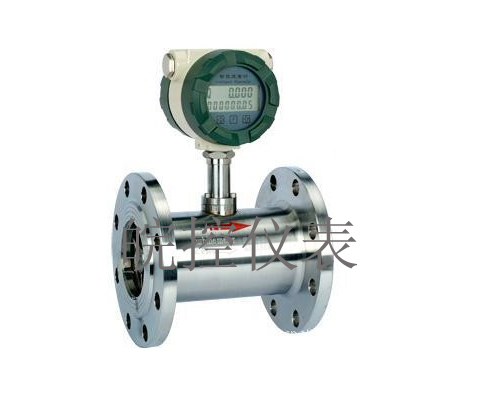

涡轮流量传感器与显示仪表配套组成涡轮流量计。传感器具有精度高，重复性好，寿命长操作简单等特点。可广泛应用于石油，化工，冶金，造纸等行业测量液体的体积瞬时流量和体积总量。

◆ 压力损失小，叶轮具有防腐功能。
　◆ 具有较高的抗电磁干扰和抗震动能力，性能可靠工作寿命长。
　◆ 采用先进的超低功耗单片微机技术，整机功能强，功耗低，性能优越。具有非线性精度补偿功能的智能流量显示器。修正公式精度优于±0.02%。
　◆ 仪表系数可由按键在线设置，并可显示在LCD屏上，LCD屏直观清晰，可靠性高。
　◆ 采用EEPROM对累积流量、仪表系数进行掉电保护。保护时间大于10年。

◆ 流量计规格，基本参数和性能指标（见表二）
　◆ 准确度：0.5级、1.0级；
　◆ 使用条件：
　　1、 环境温度-20℃～50℃;
　　2、 相对温度：5%～95%;
　　3、 被测介质温度：-20℃～120℃;
　　4、 大气压力：86Kpa～106Kpa;
　　5、 防爆等级：ibⅡBT4.
　◆ 信号传输距离：传感器至显示器的距离可达1000m。

1、 显示方式：
　　（1）LWGY 远传输出型：三线制脉冲输出（配显示仪表）；
　　（2）LWY  现场显示型：8位LCD显示累积流量，单位（m3）
　                        5位LCD显示瞬时流量，单位（m3/h）
　　（3）LWGB 远传输出型：二线制4～20mA信号输出（可现场显示瞬时流量）。
2、输出功能：
　　（1）LWGY 型脉冲输出，p-p值由供电电源确定；
　　（2）LWY 型可带脉冲输出或4~20mA两线制电流输出；
　　（3）LWGB 型4~20mA两线制电流输出（可4位数字显示瞬时流量）。
3、供电电源：
　　（1）LWGY：DC5~24V；
　　（2）LWY：3V锂电池安装于仪表内部可连续使用八年以上；
　　（3）LWGB：DC24V。

  1、 仪表安装采用法兰连接、螺纹连接及夹装式；
　　2、 安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致，且上游直管段应≥20DN，下游直管段应≥5DN（DN为管道内径）。
　　3、传感器应远离外界磁场，如不能避免，应采取必要的措施；
　　4、为了检修时不至影响液体的正常输送，应在传感器两端的直管段外安装旁通管道（如图四）；
　　5、传感器露天安装时，请做好放大器插头的防水处理；
　　6、传感器与显示仪表的接线，应根据放大器的电源来选择接线方式，详见有关“使用说明书”。





产 品 型 号	公称通径 （mm）	流量范围 （m³/h）	最大工作 压力（MPa）	安 装 形 式	精确度	前 置 放 大 器 电 源 （V）
LWGY—4 LWGY—4-B	4	0.04～0.25	6.3	螺纹	0.5 1	+（或-）12V
LWGY—6 LWGY—6-B	6	0.1～0.6	6.3	螺纹	0.5 1	+（或-）12V
LWGY—10 LWGY—10-B	10	0.2～1.2	6.3	螺纹	0.5 1	+（或-）12V
LWGY—15 LWGY—15-B	15	0.6～6	6.3	螺纹	0.5 1	+（或-）12V
LWGY—20 LWGY—20-B	20	0.7～7	6.3	螺纹	0.5 1	+（或-）12V
LWGY—25 LWGY—25-B LWGY—25BE	25	1～10	6.3 25	螺纹 夹装	0.5 1	+（或-）12V
LWGY—32BE	32	1.5～15	25	夹装	0.5/1	+（或-）12V
LWGY—40 LWGY—40-B LWGY—40BE	40	2～20	6.3 25	螺纹 夹装	0.5 1	+（或-）12V
LWGY—50 LWGY—50-B LWGY—50BE	50	4～40	1.6 25	法兰 夹装	0.5 1	+（或-）12V
LWGY—65BE	65	7～70	25	夹装	0.5/1	+（或-）12V
LWGY—80 LWGY—80-B LWGY—80BE	80	10～100	1.6 25	法兰 夹装	0.5 1	+（或-）12V
LWGY—100 LWGY—100-B LWGY—100BE	100	20～200	1.6 25	法兰 夹装	0.5 1	+（或-）12V
LWGY—125BE	125	25～250	25	夹装	0.5/1	+（或-）12V
LWGY—150 LWGY—150-B LWGY—150BE	150	30～300	1.6 25	法兰 夹装	0.5 1	+（或-）12V
LWGY—200 LWGY—200-B LWGY-200BE	200	80～800	1.6 25	法兰 夹装	0.5 1	+（或-）12V
