金属管浮子流量计

2013-4-8

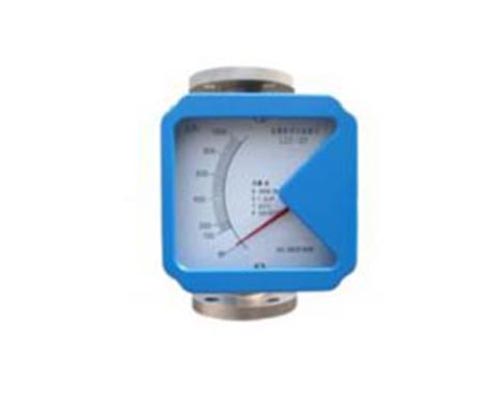

金属管浮子流量计

金属管浮子流量计（也称金属转子流量计）适用于小口径和低流速介质流量测量；工作可靠，维护量小，寿命长；金属管浮子流量计对于直管段要求不高；较宽的流量比10：1；双行大液晶显示，可选现场瞬时/累计流量显示，可带背光单轴灵敏指示；非接触磁耦合传动；金属管浮子流量计全金属结构，适于高温、高压和强腐蚀性介质；可用于易燃、易爆危险场合；可选二线制、电池、交流供电方式；多参数标定功能；金属管浮子流量计带有数据恢复，数据备份及掉电保护功能 .

金属管浮子流量计技术参数

测量范围:水（20℃）1-200000 l／h

空气（20℃，0．1013MPa）0．03－4000m3／h

参见流量表，特殊流量可订制

量程比：标准型10：1 特殊型20：1

精度：标准型1．5级特殊型1．0级

压力等级：标准型： DN15－DN50 4.0MPa DN80-DN200 1.6MPa

特殊型： DN15－DN50 25MPa DN80-DN200 16MPa

夹套的压力等级为1．6MPa

特殊型在选型和订货前应与工厂协商

压力损失：7kPa-70kPa

介质温度：标准型：－80℃-＋200℃：PTFE：0℃－85℃

高温型：最高可达400℃

介质粘度：DN15: <5mPa.s(F15.1-F15.3)

<30mPa.s(F15.4-F15.8)

DN25: <250mPFa.s

DN50-DN150: <300mPa.s

环境温度：液晶型－30℃－+85℃

指针型－40℃－+120℃

连接形式：标准型：DIN2501标准法兰

特殊型：由用户指定的任意标准法兰或螺纹

电缆接口：M20＊1．5

供电电源：标准型24VDC二线制4－20mA（10．8VDC－36VDC ）

交流型：85－265VAC 50HZ

电池型：3．6V@4AH镍氢电池

报警输出：上限或下限瞬时流量报警

标准型：集电极开路输出（最大100mA@30VDC内部阻抗100 欧）

特殊型：继电器输出（触点容量最大5A@250VAC）

脉冲输出：累积脉冲输出，最小间隔50毫秒

液晶显示：瞬时流量显示数值范围：0－50000

累计流量显示数值范围：0－99999999

防护等级：IP65

防爆标志：本安型iaⅡCT6 隔爆型dⅡCT6

金属管浮子流量计选型

LZD

金属管浮子流量计

50

下进上出

51

下进上横出

52

下横进上横出

53R

右进左出

53L

左进右出

代号

接液材质

R0

0Cr18Ni2Mo2Ti

R1

1Cr18Ni9Ti

Rp

PTFE

T1

钛合金

Rl

316L

RF

304衬四氟

代号

管道口径

DN15

15

DN25

25

DN50

50

DN80

80

DN100

100

DN150

150

DN200

200

代号

附加结构

无

T

夹套型

Z

阻尼型

G

高温型

Y

高压型

代号

指示器形式代码组合

M1

就地指示器，机械指示瞬时流量

M2

供电型，机械指示瞬时流量，液晶显示瞬时/累积流量

M3

供电型，无机械指示，液晶显示瞬时/累积流量

代码

供电方式

无

只限M1指示器

A

220VAC，4－20mA输出

B

电池供电，无输出

C

24VDC，二线制供电，4－20mA输出

D

24VDC，三、四线制供电，4－20mA输出

代号

防爆标志

l

本安iaCT5方型壳体

d

隔爆Diibt4园壳体

代号

报警或脉冲输出

无

无报警或脉冲输出

K1

上限报警或一路脉冲输出

K2

下限报警或一路脉冲输出

K3

上、下限报警或双路脉冲输出

金属管浮子流量计测量范围

耐腐型通径

DN（mm）

普通型通径

DN（mm）

流量范围

最大压力损失

空气m³/h 20℃

0.101325 MPa

水L/h 20℃

空气（kPa）

水（kPa）

15

15

0.07～0.7

2.5～25

7.1

6.5

0.11～1.1

4.0～40

7.2

6.5

0.18～1.8

6.0～60

7.3

6.6

0.28～2.8

10～100

7.5

6.6

0.40～4.0

16～160

8.0

6.8

0.70～7.0

25～250

10.8

7.2

1.00～10

40～400

10

8.6

25

1.60～16

60～600

14

11.1

25

3.00～30

100～1000

7.7

7

4.50～45

160～1600

8.8

8

7.00～70

250～2500

12

10.8

50

11～110

400～4000

19

15.8

50

18～180

600～6000

8.6

8.1

25～250

1000～10000

10.4

11

80

40～400

1600～16000

15.6

17

80

75～750

2500～25000

8.1

100

100～1000

4000～40000

9.5

100

150～1500

6000～60000

10

150

125

8000～80000

100000～1000000

150

15000～150000

相关信息

LZD	金属管浮子流量计
50	下进上出
51	下进上横出
52	下横进上横出
53R	右进左出
53L	左进右出
	代号	接液材质
	R0	0Cr18Ni2Mo2Ti
	R1	1Cr18Ni9Ti
	Rp	PTFE
	T1	钛合金
	Rl	316L
	RF	304衬四氟
		代号	管道口径
		DN15	15
		DN25	25
		DN50	50
		DN80	80
		DN100	100
		DN150	150
		DN200	200
			代号	附加结构
			无
			T	夹套型
			Z	阻尼型
			G	高温型
			Y	高压型
				代号	指示器形式代码组合
				M1	就地指示器，机械指示瞬时流量
				M2	供电型，机械指示瞬时流量，液晶显示瞬时/累积流量
				M3	供电型，无机械指示，液晶显示瞬时/累积流量
					代码	供电方式
					无	只限M1指示器
					A	220VAC，4－20mA输出
					B	电池供电，无输出
					C	24VDC，二线制供电，4－20mA输出
					D	24VDC，三、四线制供电，4－20mA输出
						代号	防爆标志
						l	本安iaCT5方型壳体
						d	隔爆Diibt4园壳体
							代号	报警或脉冲输出
							无	无报警或脉冲输出
							K1	上限报警或一路脉冲输出
							K2	下限报警或一路脉冲输出
							K3	上、下限报警或双路脉冲输出

耐腐型通径 DN（mm）	普通型通径 DN（mm）	流量范围		最大压力损失
耐腐型通径 DN（mm）	普通型通径 DN（mm）	空气m³/h 20℃ 0.101325 MPa	水L/h 20℃	空气（kPa）	水（kPa）
15	15	0.07～0.7	2.5～25	7.1	6.5
		0.11～1.1	4.0～40	7.2	6.5
		0.18～1.8	6.0～60	7.3	6.6
		0.28～2.8	10～100	7.5	6.6
		0.40～4.0	16～160	8.0	6.8
		0.70～7.0	25～250	10.8	7.2
		1.00～10	40～400	10	8.6
25		1.60～16	60～600	14	11.1
	25	3.00～30	100～1000	7.7	7
		4.50～45	160～1600	8.8	8
		7.00～70	250～2500	12	10.8
50		11～110	400～4000	19	15.8
	50	18～180	600～6000	8.6	8.1
		25～250	1000～10000	10.4	11
80		40～400	1600～16000	15.6	17
80	80	75～750	2500～25000		8.1
100	80	100～1000	4000～40000		9.5
100	100	150～1500	6000～60000		10
150	125		8000～80000
	125		100000～1000000
	150		15000～150000
