玻璃板液位计
2013/4/6

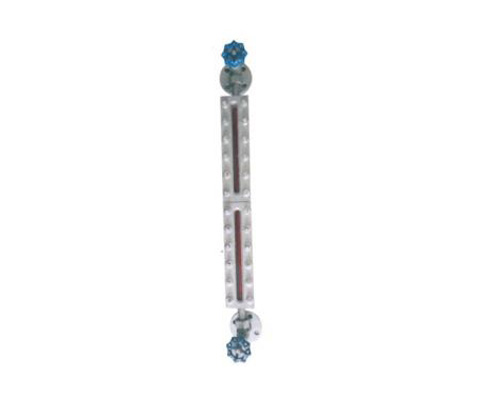

玻璃板液位计
玻璃板液位计概述
是按原化工部HG5-1364~1370-80标准生产的适用于直接指示各种塔、罐、槽、箱等容器内介质液位。在仪表上下阀门内装有安全钢球，当玻璃意外破损时，钢球能在容器内压力的作用下，自动关闭液流通道，以防止液位继续外流。
玻璃板液位计特点
●直读式、读数精确、可靠
●结构简单、维修方便
●使用安全、耐用
玻璃板液位计结构原理
根据连通器原理，将容器内介质液体引至外部玻璃板液位计内，通过透明玻璃直接显示容器内液位实际高度。仪表阀杆密封填料采用柔性石墨压环，密封性能可靠。
玻璃板液位计主要技术指标外形尺寸
测量范围（安装中心距L）：300、500、800、1100、1400、1700mm。
工作压力：2.5、4.0、6.3MPa、0.6MPa（用于R型）
材质：碳钢、不锈钢
工作温度：-20~+200℃
钢球自动关闭压力：≥0.2MPa
伴蒸汽压力：≤0.6MPa 蒸汽夹套接头：G1/2″外螺纹
玻璃板液位计型号规格
液面计规定标记
|
名称
|
型号
|
规格
|
标准号
|
备注
|
|
A(B)T25-I，
A(B)T25-II， A(B)T25-Iz， A(B)T25-IIz |
L=500、800、1100、1400、1700、2000
|
HG5-1364-80
|
①突面法兰（A）按HG20592-97
②凸面法兰（B）按HG20592-97 DN20， PN2.5MPa ③工作压力：2.5MPa |
|
|
液面计
|
BT64-I，
BT64-II， BT64-Iz，BT64-IIz |
L=500、800、1100、1400、1700
|
HG5-1365-80
|
① 凸面法兰（B）按HG20592-97 DN20，PN6.3MPa
② 工作压力：6.3MPa
|
|
液面计
|
L=500、800、1100、1400、1700、2000
|
HG5-1366-80
|
③ 凸面法兰（B）按HG20592-97 DN20，PN4.0MPa
④ 工作压力：4.0MPa
|
|
|
液面计
|
R6-III
|
304
|
HG5-1367-80
|
工作压力：0.6MPa
|
|
液面计
|
R6-I
R6-II |
304
|
HG5-1368-80
|
|
|
液面计
|
R-III
|
304
|
HG5-1369-80
|
|
|
液面计
|
R-I
R-II |
304
|
HG5-1370-80
|
标记示例
透光式玻璃板液位计
平面法兰，工作压力2.5MPa材质：不锈钢，带伴热夹套
测量范围：800mm
标志：AT25-II Z/L=800mm HG5-1364-80
