智能电气阀门定位器

        安徽皖控自动化仪表有限公司生产的智能型阀门定位器，产品稳定可靠能适应各种恶的工业环境，广泛应用于石油化工电力冶金水处理等行业，服务全球30多个国家和地区。

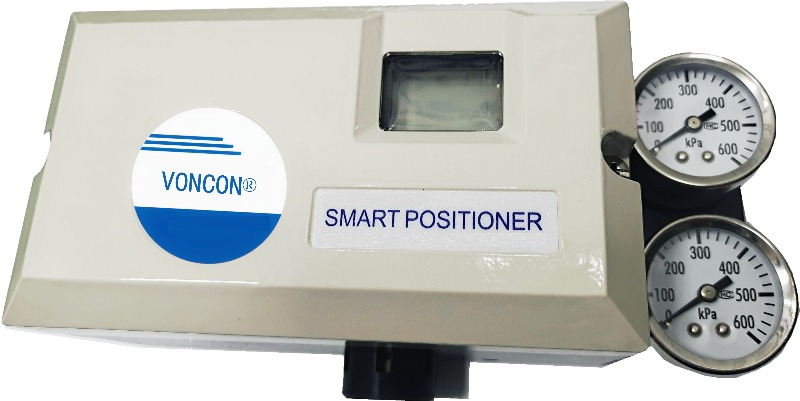

       WK2100（本安防爆型）采用微控制器电子控制单元，PID精确算法的气动仪表。设有按键、LCD点阵屏显示，HART通讯和MSBUS通讯功能。采用模块化结构，设计紧凑、坚固，合理。性价比高、维护简单，避免了用户不必要的开销。

一、产品特点采用

1.4～20mA两线供电技术

2.LCD点阵液晶屏显示。

3.单、双作用一体化通用结构。

4.直动、旋转阀门通用，安装方便。

5.抗干扰、低能源损耗。

6.HART通讯和阀位传送组件。

7.本质安全型、ExiaII CT4。

8.支持简洁调试。

9.喷嘴挡板技术适应能力更强。

二、主要技术指标

1.输入信号范围：4～20mA；分程4～12mA、12～20mA。

2.反馈信号范围：4～20mA；分程4～12mA、12～20mA。

3.等效电阻：425Ω（625Ω；HART协议型）。

4.控制精度：0.5%。

5.线性：1%。

6.灵敏度：自适应；或人为设定在此期间0.1%～5%。

7.供气压力范围：0.14～0.55MPa。

8.耗气量：静态耗气量≤50NL/h；动态不考核。

9.环境条件：温度-25～+60℃；湿度≤90%。

10.抗振性：≤2g（5～200HZ）。

11.本安参数：Ui=28VDC；Ii=93mA；Pi=0.65W；Ci=1nF；Li=0.2mH。

12.存储条件：温度-40～+85℃；湿度≤95%。

13.防护等级：IP65。

三、可编程参数

1.输入起点范围：4～12mA。

2.输入终点范围：12～20mA。

3.输入信号：可转换方向。

4.输出信号：可转换方向。

5.关断限制：起点0～10%,终点90%～110%。

6.行程调整：起点0～30%,终点70%～100%。

7.行程时间：0～200S。

8.输出特性：线性、1:25 、1:50可选。

9.容差带：0.1%～10%可调。

10.PID参数：可调。

四、快速调试方法

1、直动阀调试——输入18mA，同时按下UP和MODE键，保持5S松开按键，显示“ADL_L”，进入直行程阀门自动调试。

2、旋转阀调试——输入18mA，同时按下DOWN和MODE键，保持5S松开按键，显示“ADL_R”，进入旋转阀门自动调试。

3、恢复出厂值——输入12mA，同时按下UP和MODE键，保持5S，显示“REST”，复位成功后“REST”显示消失。

4、重设起点——在自动状态输入起点值（4mA），同时按下UP和MODE键，可以抬高起点。同时按下DOWN和MODE键，可以降低起点和开启强制功能。

5、重设终点——在自动状态输入终点值（20mA），同时按下DOWN和MODE键，可以降低终点。同时按下UP和MODE键，可以抬高终点和开启强制功能。

6、输入快显——自动状态按下UP键，显示当前输入mA值。

7、驱动快显——自动状态按下DOWN键，显示驱动电流值。

8、中英文切换——输入16mA，按下MODE（模式）键，保持3秒。

五、外形尺寸

六、产品选型

智能电气阀门定位器	型号WK21	X0	X	-X	X
压铸合金铝壳体，表面防腐喷涂
LCD点阵液晶屏显示
单、双作用一体化结构
直行程、旋转通用设计
智能型单键调试
本质安全型		10
隔爆型		30
基本功能型			0
带阀位反馈功能型			1
带HART通讯功能型			2
全能型（型同时带阀位反馈和HART通讯功能）			3
带FF总线			4
带PROFIBUS总线			5
单作用				S
双作用				D
电气接口NPT1/2，气源接口NPT1/4（美标）					N
电气接口M20x1.5，气源接口RC1/4（国标）					M
